Содержание

Расходомеры воды, промышленные счетчики учета производственной воды

Для учета расхода жидкости на ГЭС, ГРЭС и ТЭЦ, на подающих трубопроводах крупных потребителей системы водоснабжения, а также на предприятиях, где требуется подача воды на технологические нужды и отвод производственных стоков используют промышленные счетчики воды. Из-за высокой цены их применение нецелесообразно в частных домах и на небольших предприятиях.

Классификация

Применяемые в настоящее время счетчики воды промышленные отличаются по способу установки, типу измеряемой среды, принципу работы. Они имеют различные рабочие характеристики: максимальный и минимальный расход, температурный диапазон, геометрические размеры трубопроводов или каналов, максимальное избыточное давлению в системе и др.

Условно классификацию можно выполнить по следующим параметрам, влияющим на выбор водосчетчика:

  1. По степени загрязнения жидкости – для чистой, слегка загрязненной, грязной воды, канализационных и технических стоков.
  2. По типу транспортировки – закрытые трубопроводы, открытые каналы, реки.
  3. По давлению в системе – безнапорные (открытые и закрытые) и напорные (отличаются категорией избыточного давления среды).
  4. По способу установки – контактные и бесконтактные расходомеры.

Некоторые устройства достаточно универсальны и могут работать в средах различной загрязненности, в самотечных системах и под давлением. Поэтому выбор промышленных счетчиков делается исходя из особенностей предприятия-водопользователя, стоимости прибора, сложности монтажа.

Ультразвуковые расходомеры для чистой и слегка загрязненной воды

Работающие по время-импульсному методу узлы учета устанавливают в различных условиях. Счетчик воды промышленный ультразвуковой применяют:

  • в системах водоотведения и водоснабжения (в том числе для учета утечек) на предприятиях водоканалов;
  • для контроля расходов через турбины ГЭС;
  • в замкнутых циркуляционных охлаждающих контурах установок;
  • на подаче технической воды промышленных предприятий и на трубопроводах отвода отработанных слабозагрязненных стоков;
  • в ирригационных системах орошения почвы;
  • в безнапорной ливневой канализации;
  • в реках, водоемах, искусственных каналах;
  • на насосных установках и др.

Принцип действия устройств основан на передаче данных с датчика скорости, контактирующего с потоком жидкости, на контрольный блок. В настоящее время в России применяются такие ультразвуковые счетчики холодной воды производства фирмы Nivus («Нивус»):

NIVUS NivuChannel light, NivuFlow 600

Модель NivuFlow 600 является новой модификацией NIVUS NivuChannel light. Применяются для учета расхода чистой или слегка загрязненной воды, предназначены для установки в полностью заполненных трубах: на ГЭС, в системах ХВС (питьевая вода), на напорных насосных станциях, в системах орошения. Их устанавливают в качестве коммерческих узлов учета на предприятиях-потребителях.

NIVUS NivuChannel, NivuFlow 650

Это достаточно универсальные водосчетчики: они применимы и для закрытых трубопроводов, и для открытых каналов и рек (работают с напорными или безнапорными датчиками). NivuFlow 650 – это более новая модель, которая идет на смену NIVUS NivuChannel.

Счетчики устанавливают на трубах диаметром до 12 м и каналах шириной до 100 м. В закрытых системах применяются трубные датчики скорости потока, устанавливаемые через кран или специально ввариваемую насадку, в открытых – используются безнапорные датчики скорости и датчики уровня. Устройства измеряют слегка загрязненные потоки, широко применябтся в промышленности в системах водяного охлаждения.

Бесконтактные ChronoFLO-2

Переносной бесконтактный время-импульсный водосчетчик ChronoFLO-2 используется в качестве поверочного (эталонного) устройства или как самостоятельный прибор. Его устанавливают на наружной поверхности трубы, без нарушения ее целостности. Импульс передается от одного датчика к другому, скорость определяется вычислением разности времени прохождения импульса против и по направлению движения потока. Применим на трубопроводах диаметром до 3200 мм.

Электромагнитные штанговые счетчики для чистой воды

Эти водяные расходомеры предназначены для определения расхода питьевой воды в системах водоснабжения и чистой технической воды (на подающем и обратном трубопроводах). Расходомер HYDREKA HydrINS состоит из головки, датчика и врезного (погружного) штатива. Датчик на штативе опускается в центр потока, где замеряется максимальная скорость потока. Расход находят с учетом поправочного коэффициента на неравномерность распределения скоростей по диаметру.

Ультразвуковые расходомеры сточных вод – метод Доплера

Метод основан на эффекте Доплера – изменении длины волны, отраженной от перемещающегося объекта (в данном случае – потока жидкости) относительно длины волны излучаемого сигнала. Определение разницы частоты излучаемого и принимаемого сигналов производится с помощью трубных и клиновидных ультразвуковых датчиков скорости. Популярные и надежные модели этого типа – NIVUS OCM F и NIVUS PCM F.

Такие счётчики устанавливают в технологических циркуляционных контурах, в местах забора и сброса воды в природные водоемы, их используют для определения скоростей и расходов рек и каналов, в очистных системах, на канализационных станциях и др. Они просты и экономны, недостаток – достаточно низкая информативность в неоднородной среде.

Ультразвуковые кросс-корреляционные счетчики для сточных вод

Для более точного нахождения скорости потока с твердыми включениями применяют кросс-корреляционные расходомеры. Широко используются такие модели:

NIVUS OCM Pro CF, NivuFlow 750

Счетчики применяются для сточных и канализационных вод разной степени загрязнения. Эффективны в напорных и безнапорных системах, а также в работающих в переходном режиме. Благодаря возможности подключения до 3 датчиков они позволяют замерять скорости в различных плоскостях потока.

При помощи NivuFlow 750 (модернизированной версии NIVUS OCM Pro CF) строят 3D-модель измеряемого потока в режиме реального времени с передачей данных через интернет. Устройство компактно, используется в ливневой канализации, для контроля перелива в водохранилищах и отстойниках.

NIVUS OCM Pro Light

Прибор разрабатывался для определения расхода в полностью заполненных трубах напорной канализации, забора воды или сброса стоков в водоем.

Работает в среде с избыточным давлением до 4 атм, показывает высокоточную эпюру реальных скоростей.

NIVUS PCM 4 и NIVUS PCM Pro (Ex)

Переносной расходомер NIVUS PCM 4 и NIVUS PCM Pro (Ex) (во взрывозащищенном исполнении) подходит для использования в напорных и самотечных системах, закрытых трубах и открытых каналах и природных водоемах. Используется для снятия показаний в контрольных точках и проверки работы стационарных счетчиков.

Бесконтактный радарный расходомер

Счетчик NivuFlow 7550 при помощи радара, направленного на воду, определяет поверхностную скорость потока, уровень жидкости измеряется ультразвуковым датчиком. Такой учет производится в сложных для монтажа условиях или при сильно загрязненных потоках – открытых и закрытых безнапорных канализационных сетях. Метод измерения менее точен по сравнению с методом Доплера и кросс-корреляцией.

Расходомер на основе уровнемера

Расходомер HWM SonicSens определяет уровень жидкости в резервуарах, канализационных стоках, открытых каналах. Используется для получения данных на удаленных объектах, к которым нельзя получить доступ. Принцип работы основан на применении ультразвукового датчика уровня.

Счетчики воды тахометрические крыльчатые — Статьи



Назначение счетчиков воды



Такое название они получили из-за наличия в своей конструкции крыльчатки, которая является одной из основных частей.



Как и любые другие данные счетчики на воду

предназначены для осуществления замера и учета воды, проходящей через трубопровод.





Необходимо заметить, что эти расходомеры измеряют количество жидкости, проходящей в подающих, либо обратных водопроводах горячего и холодного водоснабжения, но с учетом того, что давление не будет выше 1,0-1,6 МПа.



Обычно измерение ими осуществляется в метрах кубических или литрах.





Устройство

В конструкции таких счетчиков предусмотрено два основных механизма: расходомер, непосредственно производящий измерение расхода воды, и счетный механизм, который огражден от попадания жидкости.



Наиболее точное строение крыльчатого счетчика воды Вы можете видеть на данной картинке.

  1. Корпус.
  2. Крыльчатка.
  3. Ведущий магнит.
  4. Уплотнительное кольцо.
  5. Настроечный диск.
  6. Экранирующая муфта.
  7. Прижимная гайка.
  8. Распределительная пластина.
  9. Крышка счетного механизма.
  10. Счетный механизм.
  11. Пломбировочный хомут.
  12. Уплотнительное кольцо.
  13. Присоединительные полусгоны с прокладками.



А вот так схематически выглядит табло практически у всех счетчиков данного типа.





Принцип действия

Принцип работы крыльчатого водосчетчика

состоит в том, что под напором воды происходит вращение крыльчатки, обороты которой как раз и подлежат измерению.



Таким образом измеряется количество (расход) жидкости, которая проходит через сечение трубы в определенную единицу времени.



При этом количество оборотов крыльчатки пропорционально объему проходящей через расходомер жидкости.



Кстати, вода может подаваться на лопасти крыльчатки двумя способами: одной струей, либо несколькими (с помощью специального направляющего аппарата). Соответственно, в зависимости от этого будут называться и сами водосчетчикиодноструйными, либо многоструйными.



Далее вращения крыльчатки через специальную муфту передаются уже на счетное устройство.

Все показания счетчиков воды мы легко можем увидеть на их табло.





Технические характеристики

Согласно информации Федерального агентства по техническому регулированию и метрологии (Росстандарт) в Российской Федерации счетчики на воду должны соответствовать определенным параметрам, регламентируемым следующими нормативно-правовыми актами:



ГОСТ Р 50601-93 — Счетчики питьевой воды крыльчатые. Общие технические условия. ГОСТ Р 50193.1-93 – Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования.



Чтобы подпадать под действие данных стандартов крыльчатые приборы должны отвечать следующим требованиям:

  • Расход воды:
    0,6-4000 м3/час.
  • Рабочая температура:
  • Давление: 1,0-1,6 МПа.
  • Цена деления min: 0,0001 м3.
  • Индикаторный элемент: 99999 м3.

При этом, исходя из толщины водопроводной трубы, будет зависеть и пропускная способность прибора:





Диаметр условного прохода счетчика, Ду (мм)

8

10

15

20

25

32

40

50

Объем воды max, м3/сутки

15

25

37,5

62,5

87,5

150

250

375



Как видно из таблицы, размеры варьируются от 8 до 50 мм.



Отдельно напомним про установку универсальных счетчиков воды в квартиру. Их температурный режим от +5 до +90 °С и функционировать они могут, как в холодной, так и в горячей средах.



Еще отметим, что от рекомендованных в ГОСТах температурных режимов некоторые производители порою отходят. Например, максимальная температура для счетчиков холодной воды может быть +40 °С.





Виды счетчиков воды

Водосчетчики различаются по классу точности (погрешности при измерениях):

  • Класс A (такие расходомеры монтируются горизонтально).
  • Класс B (вертикальный монтаж).
  • Класс C.

Также расходомеры делятся на 4 группы по соответствию потери давления одному из следующих максимальных значений: 1-0,6-0,3-0,1 Бар в диапазоне расхода.



Крыльчатые счетчики воды бывают как обычные – механические, так и с импульсным выходом, который позволяет считывать показания прибора дистанционно. Последние требуют наличия электропитания для функционирования.



Конструкция счетчиков может предусматривать изолированность счетного механизма от потока жидкости. Такие приборы называются сухоходными. Все счетчики горячей воды производятся именно в таком варианте. Расходомеры без разделения механизма учета от камеры с водой являются счетчиками мокрого типа.



Крыльчатые водосчетчики имеют небольшие габариты. Как правило, маркируются двумя цветами: красным – для горячей воды, и синим – для холодной. Даже, если они полностью не выкрашены в них, то все равно имеют метки таких цветов. Это может не касаться универсальных счетчиков.



Вы можете купить счетчики воды в Компании «Дункан», как в сети розничных магазинов, так и через интернет-магазин. Достаточно лишь позвонить, либо написать нам.

Какими бывают счетчики водоснабжения

Тарифы на воду с каждым годом растут. Особенно это ощущают люди, в домах которых не установлены счетчики водоснабжения. С их помощью можно подсчитать расход потребленной воды и при заявленных тарифах попытаться сэкономить.

На сегодняшний день существуют 3 вида водомеров:

  • для холодной воды,
  • для горячей воды,
  • универсальные (подходят для холодной и горячей воды).

Приборы учета водоснабжения могут быть энергозависимыми и энергонезависимыми  (механическими). При этом энергозависимые модели работают только при условии бесперебойной подачи электроэнергии, при ее отсутствии они останавливаются.

По принципу действия.

Принципиальными вариациями действия являются «сухие» и «мокрые» водомеры. Сухие приборы учета водоснабжения устроены таким образом, чтобы вода, проходя через устройство, крутила крыльчатку, а шестеренки помогали определить показания по количеству оборотов крыльчатки. Такие счетчики еще называют тахометрическими. Также существуют модели, в которых вместо крыльчатки установлена турбина. Данные приборы дают более точные показания. Модели со встроенной турбиной и крыльчаткой, работающими попеременно, способны контролировать напор воды.

Конструкция «мокрого» счетчика воды предельно проста. Через механизм водомера проходит поток воды, что позволяет получать показания. Единственным недостатком такого прибора является его незащищенность от быстрого засорения и выхода из строя при условии использования в загрязненной воде.

Кроме того, современные приборы учета водоснабжения делятся на много- и одноструйные. Многоструйные модели для снижения погрешности измерений на выходе имеют ни один, а несколько потоков. Как правило, это устройства сухого типа. К одноструйным приборам в большинстве своем относятся «мокрые» счетчики.

По принципу работы приборы учета делятся на:

  • механические,
  • вихревые,
  • ультразвуковые,
  • электромагнитные.

Механические водомеры являются самыми распространенными на сегодняшний день. Водомеры рассчитаны на определенное температурное воздействие: для горячей воды — до 90°С, для холодной – до 40°С.

Конструкция механического устройства подразумевает наличие крыльчатки, которая во время работы передает вращательное движение счетному механизму. Установка счетчиков расхода воды должна учитывать диаметр труб, которые использует система. Если прокладываются полипропиленовые трубы для водоснабжения диаметром 15-25 мм – устанавливают одноструйные приборы, если диаметр труб 15-50 мм — многоструйные.

Вихревые водомеры определяют расход воды путем регистрации перепада давления. В дальнейшем полученные данные преобразовывают в аналоговый или цифровой сигнал. Вихревые счетчики используются для учета расхода воды, пара, газа и пр.

Ультразвуковые модели могут быть наружными и врезными. Для учета расхода хозяйственно-питьевой воды и объема сточных вод используют врезной счетчик, для работы с агрессивными средами используют наружные модели. Принцип работы устройства заключается в определении объема израсходованной жидкости за счет регистрации временной разницы между прохождениями ультразвукового сигнала по направлению движения потока и в обратном направлении.

Электромагнитные счетчики водоснабжения относятся к энергозависимым и требуют специального обслуживания. Принцип работы прибора таков: поток воды действует на электромагнитную катушку и способствует возникновению индукции тока со скоростью, которая пропорциональна движению. На дисплее прибора выводятся показания, также из в дальнейшем можно передавать на контролер или ПК. Стоимость электромагнитных счетчиков выше тахометрических. Данные приборы использует холодное водоснабжение и водоотведение. Особой популярностью они пользуются на очистных станциях, в пищевой и пивоваренной промышленности.

Приборы учета горячей воды с термодатчиком

Если ваш дом подключен к централизованной системе водоснабжения, то в  ситуацию, когда соответствующие службы не обеспечивают требуемую температуру горячей воды, вы уже наверняка попадали. Чтобы не переплачивать за некачественные коммунальные услуги, установите счетчики водоснабжения с термодатчиком. Если температура подаваемой воды не соответствует нормам, он не считает потраченные кубометры. Если вспомнить, что без счетчика, норма потребления воды с человека в месяц составляет от 10,5 до 12,5 кубометров, то использование современных приборов учета с термодатчиками позволят ежемесячно экономить значительные суммы на оплате коммунальных услуг.

При этом обязать граждан установить водомеры в домах и квартирах никто не вправе. Каждый желающий на свое усмотрение выбирает прибор и в дальнейшем самостоятельно либо с чьей-то помощью производит его установку.

Монтируют счетчик водоснабжения в специально отведенном месте. Как правило. это сантехнический шкаф. После того как прибор учета установлен, его необходимо опломбировать и зарегистрировать. Данная процедура выполняется при помощи специалистов ответственных за водоснабжение организаций («Водоканал»).

Промышленные счетчики воды

Промышленные счетчики воды


Промышленные счетчики воды (жидкостей) предназначены для измерения и учета объема жидкости, которая проходит по трубопроводу за отведенное время. В отличии от бытовых они работают с более внушительными объемами, устанавливаются в трубопроводы самых разных диаметров и должны оставаться безупречно точными в промышленных, а значит не всегда благоприятных, условиях эксплуатации.

Достоверные данные о количестве/объеме воды или жидкости, протекающей по трубопроводу, и измерение расхода помогают вести коммерческий учет и сокращать затраты предприятия, а точный контроль расходования воды в технологических процессах способствует повышению качества производимой продукции. Специфика работы промышленных водосчетчиков зависит от их типа. Одними из распространенных стали электромагнитные расходомеры.

Промышленные счетчики холодной и горячей воды производства «Мераприбор» и Arkon используются для измерения и контроля общего объема как питьевой, так и промышленной воды. Могут устанавливаться в горизонтальных и вертикальных водопроводах. Отображают, хранят и передают измеренные значения. Эти расходомеры работают со всеми типами жидкостей электропроводностью не меньше 20 мС/см, в широком диапазоне плотности и вязкости среды.

Наши промышленные счетчики успешно применятся во многих отраслях: на пищевых, пивоваренных предприятиях, молокозаводах, целлюлозно-бумажных комбинатах, химических, фармацевтических предприятиях, в сельском хозяйстве и аквакультуре. Они используются водоканалами ряда российских городов, а также для учета промышленных сточных вод. Наши инженеры разрабатывают системы управления насосными агрегатами и системы дозирования, которые используются в пищевой промышленности, строительстве и других сферах.

Чтобы подобрать необходимый для выполнения ваших задач промышленный счетчик, ознакомьтесь с нашим каталогом. Оформить заказ и получить любую профессиональную консультацию по представленному оборудованию можно через форму быстрой заявки на сайте, а также по почте [email protected] или телефону: 8 (800) 333-65-54.

Учет воды — Water metering

Процесс измерения водопользования

Типичный жилой счетчик воды

Учет воды — это практика измерения водопользования . Счетчики воды измеряют объем воды, используемой объектами жилых и коммерческих зданий, которые снабжаются водой из системы коммунального водоснабжения . Они также используются для определения расхода через определенную часть системы.

В большинстве стран мира счетчики воды калибруются в кубических метрах (м 3 ) или литрах, но в Соединенных Штатах и ​​некоторых других странах счетчики воды калибруются в кубических футах (футах 3 ) или галлонах США на механических или электронных счетчиках. Современные счетчики обычно могут отображать скорость потока в дополнение к общему объему.

Широко используются несколько типов счетчиков воды, которые могут характеризоваться методом измерения расхода, типом конечного пользователя, требуемым расходом и требованиями к точности.

В Северной Америке стандарты производства счетчиков воды устанавливаются Американской ассоциацией водопроводных сетей . За пределами Северной Америки в большинстве стран используются стандарты ISO .

Виды приборов учета

Существует два общих подхода к измерению расхода , смещения и скорости , в каждом из которых используются различные технологии. Обычные конструкции смещения включают в себя расходомеры с качающимся поршнем и нутирующим диском. Конструкции, основанные на скорости, включают одно- и многоструйные расходомеры и турбинные расходомеры.

Существуют также немеханические конструкции, например, электромагнитные и ультразвуковые счетчики, а также счетчики, предназначенные для специального использования. Большинство счетчиков в типичной системе распределения воды предназначены для измерения только холодной питьевой воды . Специальные счетчики горячей воды сконструированы из материалов, которые могут выдерживать более высокие температуры. Счетчики очищенной воды имеют специальные крышки регистров лаванды, указывающие на то, что воду нельзя использовать для питья.

Кроме того, существуют электромеханические счетчики, такие как счетчики воды с предоплатой и автоматические счетчики. Последний объединяет электронный измерительный компонент и ЖК-дисплей с механическим водомером. В механических счетчиках воды в качестве выходного сигнала обычно используется герконовый переключатель, регистр холла или фотоэлектрический кодирующий регистр. После обработки блоком микроконтроллера (MCU) в электронном модуле данные передаются на ЖК-дисплей или выводятся в систему управления информацией.

Счетчики воды обычно принадлежат, считываются и обслуживаются общественным поставщиком воды, например городской, сельской ассоциацией водоснабжения или частной компанией водоснабжения . В некоторых случаях владельцу передвижного дома в парке, жилом комплексе или коммерческом здании может быть выставлен счет от коммунального предприятия на основе показаний одного метра, при этом расходы распределяются между арендаторами на основе какого-либо ключа (размер квартиры, количество жителей или путем отдельного отслеживания потребления воды каждой единицей, что называется подсчетом ).

Счетчики воды водомерные

Измерители смещения обычно называются измерителями прямого смещения или «PD». Два распространенных типа — это счетчики с качающимся поршнем и счетчики с нутационным диском. Любой метод основан на том, что вода физически перемещает движущийся измерительный элемент прямо пропорционально количеству воды, проходящей через счетчик. Поршень или диск перемещает магнит, приводящий в движение регистр.

Измерители частичного разряда обычно очень точны при расходах от низких до умеренных, типичных для жилых и небольших коммерческих пользователей, и обычно имеют размер от 5/8 дюйма до 2 дюймов. Поскольку для расходомеров требуется, чтобы вся вода проходила через счетчик, чтобы «протолкнуть» измерительный элемент, они, как правило, непрактичны в крупных коммерческих приложениях, требующих высоких расходов или низких потерь давления. Счетчики частичного разряда обычно имеют встроенный сетчатый фильтр для защиты измерительного элемента от камней или другого мусора, который может остановить или сломать измерительный элемент. Счетчики частичного разряда обычно имеют корпус из бронзы, латуни или пластмассы с внутренними измерительными камерами из формованного пластика и нержавеющей стали.

Счетчики скорости воды

Скоростной водомер. Внутренняя структура скоростного водомера.

Счетчик скоростного типа измеряет скорость потока через счетчик известной внутренней емкости. Затем скорость потока можно преобразовать в объем потока для определения использования. Существует несколько типов счетчиков, которые измеряют скорость потока воды, в том числе счетчики струи (одноструйные и многоструйные), турбинные счетчики, счетчики пропеллера и магнитометры. Большинство измерителей скорости имеют регулировочную лопасть для калибровки измерителя с требуемой точностью.

Многоструйные счетчики

Многоструйные расходомеры очень точны при небольших размерах и обычно используются в размерах от «до 2» для частных и небольших коммерческих пользователей. Многоструйные расходомеры используют несколько портов, окружающих внутреннюю камеру, для создания нескольких струй воды на крыльчатку , скорость вращения которой зависит от скорости потока воды. Многоструйные форсунки очень точны при низких расходах, но нет расходомеров большого размера, поскольку они не имеют прямого прохода потока, необходимого для высоких расходов, используемых в трубах большого диаметра. Многоструйные расходомеры обычно имеют внутренний сетчатый элемент, который может защитить форсунки от засорения. Многоструйные расходомеры обычно имеют корпуса или внешние кожухи из бронзового сплава, а внутренние измерительные части изготовлены из современных термопластов и нержавеющей стали.

Турбинные счетчики

Турбинные расходомеры менее точны, чем расходомеры и расходомеры при малых расходах, но измерительный элемент не занимает и не сильно ограничивает весь путь потока. Направление потока, как правило, прямое через расходомер, что обеспечивает более высокие скорости потока и меньшую потерю давления, чем расходомеры вытесняющего типа. Они являются предпочтительным выбором для крупных коммерческих пользователей, противопожарной защиты и в качестве основных счетчиков для системы распределения воды. Как правило, фильтры необходимо устанавливать перед счетчиком для защиты измерительного элемента от гравия или другого мусора, который может попасть в систему распределения воды. Турбинные расходомеры обычно доступны для труб диаметром от 1 до 12 дюймов и более. Корпуса турбинных расходомеров обычно изготавливаются из бронзы, чугуна или высокопрочного чугуна . Внутренние элементы турбины могут быть из пластика или нержавеющих металлических сплавов. Они точны в нормальных рабочих условиях, но сильно зависят от профиля потока и условий жидкости.

  • Противопожарные счетчики — это специализированный тип турбинных счетчиков, отвечающий высоким требованиям к расходу для противопожарной защиты. Они часто одобрены Underwriters Laboratories (UL) или Factory Mutual (FM) для использования в противопожарной защите.
  • Счетчики для пожарных гидрантов — это специализированный тип портативных турбинных счетчиков, прикрепленных к пожарному гидранту для измерения воды, вытекающей из гидранта. Счетчики обычно изготавливаются из алюминия, чтобы сохранять низкий вес, и обычно имеют емкость 3 дюйма. Коммунальные предприятия часто требуют их для измерения воды, используемой на строительных площадках, для наполнения бассейнов или там, где еще не установлен постоянный счетчик.
Составные счетчики

Составной расходомер используется там, где необходимы высокие скорости потока, но иногда есть и меньшие скорости потока, которые необходимо точно измерить. Составные счетчики имеют два измерительных элемента и обратный клапан для регулирования расхода между ними. При высоких расходах вода обычно в основном или полностью отводится к элементу с высоким расходом. Элемент с высоким расходом обычно представляет собой турбинный расходомер. Когда расход падает до уровня, когда элемент с высоким расходом не может точно измерить, обратный клапан закрывается, чтобы отвести воду к меньшему элементу, который может точно измерить более низкие расходы. Элемент с низким расходом обычно представляет собой многоструйный или частичный расходомер. Путем сложения значений, зарегистрированных высокими и низкими элементами, коммунальное предприятие регистрирует общее потребление воды, протекающей через счетчик.

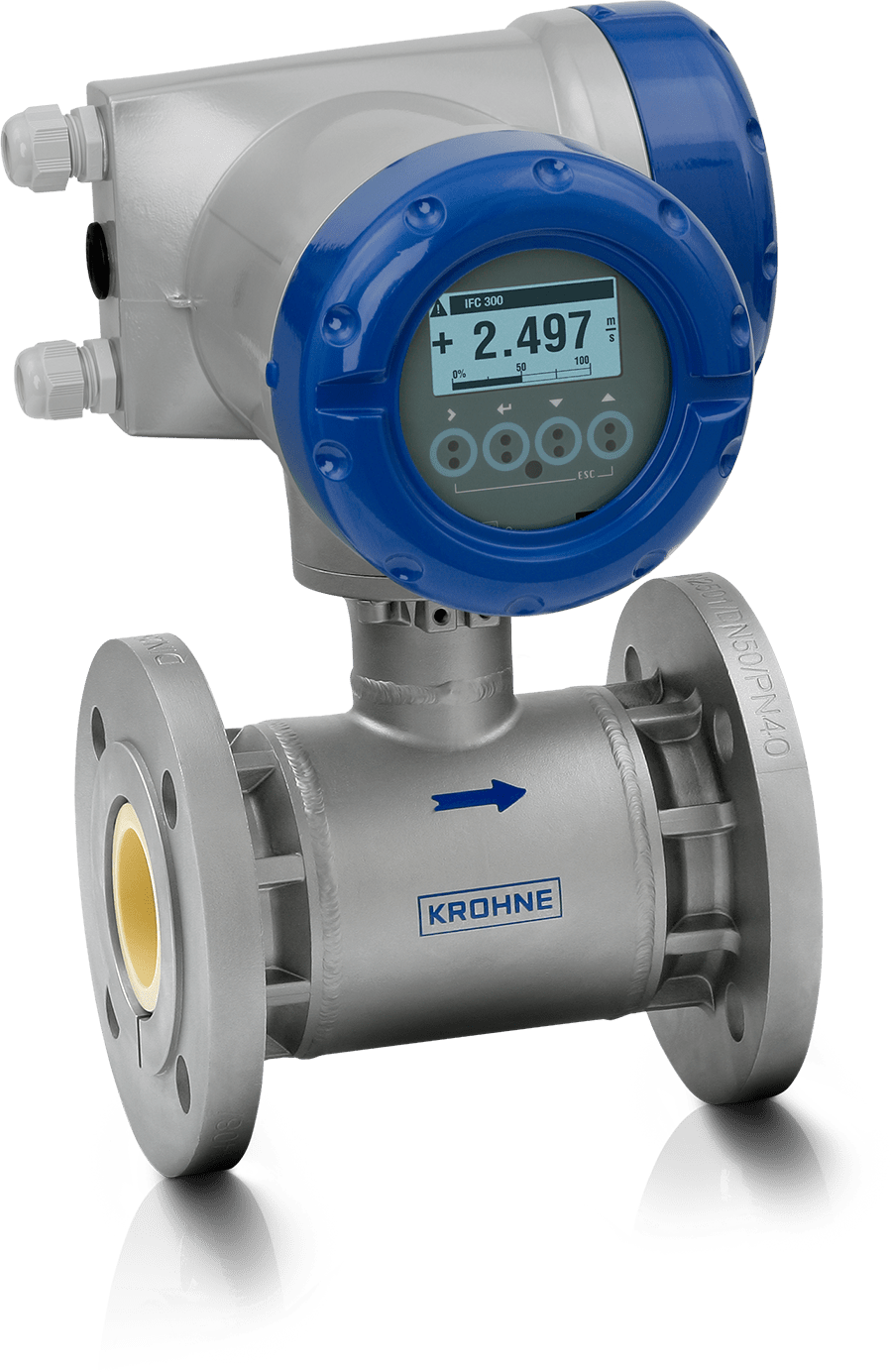

Электромагнитные счетчики

Электромагнитный расходомер

Магнитные расходомеры , обычно называемые «магнитометрами», технически являются счетчиками воды скоростного типа, за исключением того, что они используют электромагнитные свойства для определения скорости потока воды, а не механические средства, используемые струйными и турбинными счетчиками. Магнитометры используют физический принцип закона индукции Фарадея для измерения и требуют электричества переменного или постоянного тока от линии электропередачи или батареи для работы электромагнитов . Поскольку магнитометры не имеют механического измерительного элемента, они обычно имеют то преимущество, что могут измерять поток в любом направлении и использовать электронику для измерения и суммирования потока. Счетчики Mag также могут быть полезны для измерения сырой (неочищенной / нефильтрованной) воды и сточных вод, поскольку нет механического измерительного элемента, который мог бы засориться или повредиться из-за прохождения мусора через счетчик. Сетчатые фильтры не требуются для магнитометров, поскольку в потоке потока нет измерительного элемента, который мог бы быть поврежден. Поскольку паразитная электрическая энергия, протекающая через расходомерную трубку, может вызвать неточные показания, большинство магнитометров устанавливаются либо с заземляющими кольцами, либо с заземляющими электродами, чтобы отводить паразитное электричество от электродов, используемых для измерения потока внутри расходомерной трубки.

Ультразвуковые счетчики

Ультразвуковые водомеры используют один или несколько ультразвуковых преобразователей для отправки ультразвуковых звуковых волн через жидкость для определения скорости воды. Поскольку площадь поперечного сечения корпуса счетчика является фиксированной и известной величиной, при обнаружении скорости воды объем воды, проходящей через счетчик, может быть рассчитан с очень высокой точностью. Из-за того, что плотность воды изменяется в зависимости от температуры, большинство ультразвуковых счетчиков воды также измеряют температуру воды как компонент расчета объема.

При учете воды используются 2 основные ультразвуковые технологии измерения:

  • Измерители эффекта Доплера, которые используют эффект Доплера для определения скорости воды, проходящей через измеритель.
  • Измерители времени прохождения, которые измеряют количество времени, необходимое для прохождения ультразвукового сигнала между 2 или более фиксированными точками внутри измерителя.

Ультразвуковые расходомеры могут быть проточными или накладными. Проточные конструкции — это конструкции, в которых вода проходит непосредственно через счетчик, и обычно используются в жилых или коммерческих помещениях. Конструкции с зажимом обычно используются для больших диаметров, когда датчики устанавливаются снаружи труб и т. Д.

Ультразвуковые водомеры обычно очень точны, а бытовые счетчики способны измерять до 0,01 галлона или 0,001 кубического фута. Кроме того, они имеют широкий диапазон измерения расхода, требуют минимального обслуживания и имеют длительный срок службы из-за отсутствия внутренних механических компонентов, подверженных износу. Хотя ультразвуковые счетчики относительно новы для американского рынка водоснабжения, они уже много лет используются в коммерческих приложениях и получают широкое распространение благодаря своим преимуществам по сравнению с традиционными механическими конструкциями.

Счетчики воды по предоплате

Счетчики могут быть с предоплатой или постоплатой, в зависимости от способа оплаты. Большинство счетчиков воды механического типа относятся к типу с оплатой по факту, так же как электромагнитные и ультразвуковые счетчики. С помощью счетчиков воды с предоплатой пользователь покупает и вносит предоплату за определенное количество воды в торговой точке. Количество зачисленной воды вводится на носителе, таком как карта типа IC или RF. Основное отличие состоит в том, нужен ли для карты контакт с обрабатывающей частью предоплаченного водомера. В некоторых регионах счетчик воды с предоплатой использует клавиатуру в качестве интерфейса для ввода кредита на воду.

Регистры

Типичный регистр счетчика воды показывает показание счетчика 8,3 галлона. Обратите внимание, что черная цифра «1» на одометре еще не полностью перевернута, поэтому считывается только красная стрелка. Счетчики воды, подключенные к устройствам дистанционного считывания трехжильным кабелем.

Есть несколько видов регистров на счетчиках воды. Стандартный регистр обычно имеет циферблат, похожий на часы, с градациями по периметру для обозначения единицы измерения и количества использованной воды, если значение меньше самой низкой цифры на дисплее, подобном колесам одометра в автомобиле, их сумма равна общий использованный объем. Современные регистры обычно приводятся в действие магнитной связью между магнитом в измерительной камере, прикрепленной к измерительному элементу, и другим, прикрепленным к нижней части регистра. Шестерни в регистре преобразуют движение измерительного элемента в надлежащее приращение использования для отображения на стрелке подметания и колесах одометра. Многие регистры также имеют течеискатель. Это небольшой видимый диск или стрелка, которая настроена ближе к скорости вращения приводного магнита, так что можно увидеть очень небольшие потоки, которые визуально невозможно обнаружить на обычной руке подметания.

С автоматическим считыванием показаний счетчика производители разработали импульсные регистры или регистры кодировщика для создания электронных выходных сигналов для радиопередатчиков, считывающих устройств хранения и устройств регистрации данных. Счетчики импульсов посылают цифровой или аналоговый электронный импульс на записывающее устройство. Регистры кодировщика имеют электронные средства, позволяющие внешнему устройству опрашивать регистр для получения либо положения колес, либо сохраненного электронного показания. Частые передачи данных о потреблении могут использоваться для обеспечения функциональности интеллектуального счетчика .

Существуют также некоторые специализированные типы регистров, такие как счетчики с ЖК-дисплеем вместо механических колес, и регистры для вывода данных или импульсов на различные устройства записи и управления. Для промышленных приложений выход часто является аналоговым выходом 4-20 мА для регистрации или управления различными расходами в дополнение к суммированию.

Показания счетчика воды

Измерители разного размера показывают разное разрешение считывания. Один оборот подметальной стрелки может быть эквивалентен 10 галлонам или 1000 галлонам (от 1 до 100 футов 3 , от 0,1 до 10 м 3 ). Если одно вращение стрелки соответствует 10 галлонам, счетчик имеет диапазон 10 галлонов. Иногда последние цифры на дисплее колеса не вращаются или печатаются на циферблате. Фиксированные нулевые числа представлены положением вращающейся стрелки. Например, если один оборот стрелки составляет 10 галлонов, стрелка развертки находится на 7, а на дисплее колеса отображается 123456 плюс фиксированный ноль, фактическое общее использование составит 1 234 567 галлонов.

В Соединенных Штатах большинство коммунальных предприятий выставляют счета только с точностью до ближайших 100 или 1000 галлонов (от 10 до 100 футов 3 , от 1 до 10 м 3 ) и часто считывают только крайние левые 4 или 5 чисел на колесах дисплея. Используя приведенный выше пример, они прочитают и выставят счет на 1234, округлив до 1 234 000 галлонов при разрешении биллинга в 1000 галлонов. Наиболее распространенное округление для счетчика определенного размера часто обозначается цифрами разного цвета, игнорируемые — черными, а те, которые используются для выставления счетов, — белыми.

Распространенность

Счетчик воды в здании

Учет воды широко применяется в жилищном и коммерческом питьевом водоснабжении во многих странах, а также в промышленном самообеспечении водой. Однако это менее распространено в орошаемом земледелии , которое является основным водопользователем во всем мире. Измерение воды также необычно для водопроводного водоснабжения в сельских районах и малых городах, хотя есть примеры успешных измерений в сельских районах в развивающихся странах, таких как Сальвадор.

Учет воды, поставляемой коммунальными предприятиями жилым, коммерческим и промышленным потребителям, является обычным явлением в большинстве развитых стран, за исключением Соединенного Королевства, где только около 52% пользователей имеют счетчики. В некоторых развивающихся странах измерения очень распространены, например, в Чили, где он составляет 96%, в то время как в других он все еще остается низким, например, в Аргентине .

Процент водомеров в жилых домах в отдельных городах развивающихся стран выглядит следующим образом:

Почти две трети стран ОЭСР измеряют более 90% домов на одну семью. Некоторые также расширяют счетчики квартир (например, Франция и Германия).

Выгоды

Преимущества измерения:

  • в сочетании с объемной ценой это дает стимул для экономии воды,
  • помогает обнаруживать утечки воды в распределительной сети, тем самым обеспечивая основу для уменьшения количества недоходной воды ;
  • это предварительное условие для количественной адресности водных субсидий бедным слоям населения.

Расходы

В затраты на учёт входит:

  • Инвестиционные затраты на покупку, установку и замену счетчиков,
  • Периодические затраты на снятие показаний счетчиков и выставление счетов на основе потребления, а не на основе ежемесячных фиксированных сборов.

Хотя стоимость приобретения бытовых счетчиков невысока, общие затраты на счетчики в течение всего жизненного цикла высоки. Например, переоборудование квартир в больших зданиях счетчиками на каждую квартиру может потребовать больших и, следовательно, дорогостоящих сантехнических работ.

Проблемы

Проблемы, связанные с измерением, возникают, в частности, в случае перебоев в поставках, которые распространены во многих развивающихся странах. Внезапные изменения давления могут повредить счетчики до такой степени, что многие счетчики в городах в развивающихся странах не работают. Кроме того, некоторые типы счетчиков становятся менее точными по мере старения, а недоучет потребления ведет к снижению доходов, если неисправные счетчики не заменяются регулярно. Многие типы счетчиков также регистрируют потоки воздуха, что может привести к чрезмерной регистрации потребления, особенно в системах с прерывистой подачей, когда подача воды восстанавливается и поступающая вода проталкивает воздух через счетчики. И вода, и вода считаются жидкостью. Существуют 2 правила, согласно которым водопроводные компании и производители счетчиков не соблюдают и взимают плату за воду с воздуха. Измерительная система должна быть оборудована эффективным уловителем воздуха / паров или другими автоматическими средствами для предотвращения прохождения воздуха / пара через счетчик. исх. [Справочник 44 — 2019 3.30. S.2.1.] Измерительные системы должны включать устройство для удаления газов для надлежащего удаления воздуха или нерастворенных газов, которые могут содержаться в жидкости до того, как она попадет в счетчик.

Влияние на потребление

Существуют разногласия относительно влияния измерений и ценообразования на воду на потребление воды. Эластичность цены отмеренной потребности в воде значительно варьируется в зависимости от местных условий. Влияние объемных цен на воду на потребление, как правило, выше, если счет за воду составляет значительную часть расходов домохозяйства. В Великобритании есть свидетельства того, что при установке счетчиков происходит мгновенное падение потребления примерно на 10%, хотя в большинстве случаев потребление напрямую не измеряется до установки счетчика, поэтому преимущества неясны. В то время как пользователи, пользующиеся счетчиками воды в Великобритании, используют меньше, чем пользователи без счетчиков, в большинстве районов учет воды не является обязательным, поэтому заказчики с счетчиками представляют собой группу, выбирающую самостоятельно. Также есть опасения, что учет воды может иметь социальный регресс, поскольку домохозяйства с низкими доходами менее способны инвестировать в меры по повышению эффективности использования воды и могут испытывать водную бедность (определяемую как когда домохозяйство тратит более 3% чистого дохода на услуги водоснабжения и канализации. ). В Гамбурге , Германия , бытовое потребление воды в квартирах с счетчиком (112 литров на душу населения в день) было на 18% ниже, чем в квартирах без счетчиков (137 литров на человека в день) в 1992 году.

Смотрите также

использованная литература

дальнейшее чтение

  • Руководство Американской ассоциации водоснабжения по практике водоснабжения M6, Счетчики воды — выбор, установка, тестирование и обслуживание, ISBN   1-58321-017-2
  • Стандарты Американской ассоциации водоснабжения C700-02: Счетчики холодной воды — вытесняющего типа, бронзовый основной корпус
  • Стандарты Американской ассоциации водоснабжения и водоснабжения C701-02: Счетчики холодной воды — турбинного типа
  • Стандарты Американской ассоциации водопроводов C702-01: Счетчики холодной воды — составной тип
  • Стандарты Американской ассоциации водопроводов C703-96: Счетчики холодной воды — тип противопожарной службы
  • Стандарты Американской ассоциации водоснабжения и водоснабжения C707-05: Системы удаленной регистрации энкодерного типа для счетчиков холодной воды
  • Стандарты Американской ассоциации водоснабжения C708-05: счетчики холодной воды многоструйного типа

внешние ссылки

Счетчики воды с ручным управлением http://watflux.in/manual-water-meters/

ТРК-компонент-Расходомер-счетчик электромагнитный РСМ-05.03С (СООО «АРВАС»)







Расходомер-счетчик электромагнитный РСМ-05.03C (исполнение 3C)

  • прибор комплектуется измерительно-вычислительным блоком РСМ-05.03C и первичным преобразователем расхода (раздельное конструктивное исполнение).



Назначение

РСМ-05.03С предназначен для измерения объемного расхода и объема с нарастающим итогом электропроводящих жидкостей, питьевой воды, жидких пищевых продуктов.



Применение

РСМ-05.03С применяется как самостоятельный прибор, так и в составе теплосчетчиков для коммерческого и технологического учета расхода жидкости в системах тепловодоснабжения жилых, общественных, коммунально-бытовых зданий, промышленных предприятий, а также для использования в системах автоматического учета, контроля и регулирования параметров в химической, пищевой, перерабатывающей, фармацевтической и других отраслях промышленности.



Преимущества:

  • отсутствие дополнительного гидравлического сопротивления потоку жидкости у первичных преобразователей расхода счетчиков РСМ-05.03С;
  • низкая восприимчивость к изменению физико-химических свойств измеряемой среды (плотность, вязкость, температура, электропроводность, режим течения), что позволяет с высокой точностью измерять расход различны электропроводных сред: вода, водные растворы кислот и щелочей, молоко, пиво, соки и т.д.;
  • наличие дополнительных каналов для подключения термометров сопротивления позволяет иметь информацию о температуре потока;
  • передача данных о всех измеряемых и вычисляемых параметрах по последовательным интерфейсам RS-232C и (или) RS-485, что позволяет применять расходомеры в автоматизированных системах любой сложности и конфигурации.

Особенности:

  • возможность программирования плотности рабочей жидкости для измерения массового расхода и массы жидкостей, отличной от воды;
  • наличие индикации значения реверсивного расхода;
  • возможность измерения температуры жидкости;
  • предусмотрена функция «Доза», предназначенная для дозированной подачи устанавливаемого пользователем объема жидкости (в литрах), дистанционное управление;
  • может осуществлять контроль обрыва или короткого замыкания в цепи возбуждения ППР, а также контроль заполнения трубопровода жидкостью;
  • возможность установки значений минимального и максимального порога измерения объемного расхода, при выходе за пределы которого расходомер выводит сообщение об ошибке и формирует сигнал управления для исполнительного механизма.
  • преобразование выбранного параметра в сигнал постоянного тока 4-20 mA (опционально).

Государственный реестр средств измерений Республики Беларусь № РБ 03 07 1020 04;

Государственный реестр средств измерений Российской Федерации № 19714-04;

Расходомеры-счетчики электромагнитные РСМ-05 допущены к использованию в пищевой промышленности (удостоверение №08-33-9. 46225 «О государственной гигиенической регистрации»).















Электромагнитные и магнитно индукционные расходомеры

Электромагнитные и магнитно индукционные расходомеры KROHNE для электропроводящих жидкостей предназначены для измерения объемного расхода жидкостей (чистых или с содержанием твердых частиц), пульп, паст и шламов. Единственное требование — измеряемая среда должна иметь электрическую проводимость не ниже определенного минимума. Принцип электромагнитного расходомера имеет значительные преимущества перед другими методами измерения:

Особенности вихревых расходомеров

  • измерение почти не зависит от плотности, температуры, вязкости, профиля потока
  • короткие прямые участки трубопровода «до» и «после»
  • полнопроходное поперечное сечение измерительной трубы
  • отсутствие потери давления
  • отсутствие движущихся частей
  • любая монтажная позиция
  • отношение верхнего предела измерения к нижнему 100:1

Приборы выпускаются в компакт исполнении и в раздельном исполнении с погрешностью измерений у некоторых моделей менее, чем 0.2% от измеренного значения. Первичный преобразователь электромагнитного расходомера монтируется на трубопроводе, а преобразователь сигнала устанавливается либо по месту в корпусе полевого исполнения, либо в помещении управления на унифицированной 19″-й стойке. В компакт@исполнении преобразователь сигнала в корпусе с высокой степенью защиты монтируется непосредственно на первичном преобразователе.


1. Ecoflux IFS 1000 F — недорогой электромагнитный расходомер

  • Может использоваться для процессов дозирования
  • Минимальная стоимость затрат на установку и последующее обслуживание
  • Бесфланцевое исполнение
  • Прочная измерительная труба, футеровка из Teflon® PFA, армированная сеткой из нержавеющей стали стальной корпус
  • Электропроводность электромагнитного расходомера 5 µS/cm (для воды 20 µS/cm)
  • Категория защиты IP 67 по NEMA 6, возможность погружения на короткие промежутки времени
  • Условные размеры DN 10 – 150
  • Для рабочих температур до 120°С
  • Для давлений до 16 бар

2. Aquaflux — электромагнитный расходомер для измерения расхода воды. Футеровка измерительной трубы электромагнитного расходомера DN 10 — 20 DN 25 — 150, Полипропилен DN 200 — 3000, твердая резина, официально разрешенная в Германии и Соединенном Королевстве для питьевой и сточных вод

  • Может использоваться для процессов дозирования
  • Условный диаметр от 15 до 300 мм
  • Фланцевое присоединение, стальной корпус
  • Подходит для измерения природных и сточных вод
  • µР @преобразователь cигнала в пластмассовом корпусе
  • Разновидности с местной индикацией или без индикации
  • Электропроводность 20 µS/cm
  • Категория защиты электромагнитного расходомера IP 67 по NEMA 6; по запросу IP 68 / NEMA 6 (погружного типа, установка в бетонных шахтах не требуется)
  • Условные размеры DN 10 – 3000
  • Для рабочих температур до 90°C
  • Для давлений до 40 бар

3. Altoflux — электромагнитный расходомер универсального назначения

3.1. Altoflux IFM 2000 — электромагнитный расходомер для гомогенных жидкостей, паст и суспензий.

  • Может использоваться для процессов дозирования
  • Измерительная часть из AI2О3
  • Категория защиты IP 65 по NEMA 4/4X
  • Условные диаметры электромагнитного расходомера DN 150 – 250
  • Полный диапазон измерения от 19 л/ч до 2100 м3/ч
  • Температура измеряемой среды –60°C до +120°C
  • Рабочее давление до 16 бар

3.2. Altoflux IFM 2005 — электромагнитный расходомер для жидкостей с высоким содержанием твердых (и крупнозернистых) частиц.

  • Может использоваться для процессов дозирования
  • Категория защиты IP 65 по NEMA 4/4X
  • Условные диаметры DN 150 – 250
  • Полный диапазон измерения электромагнитного расходомера от 19 л/ч до 2100 м3/ч
  • Температура измеряемой среды –60°C до +120°C
  • Рабочее давление до 16 бар

3. 3. Altoflux IFM 2005 — электромагнитный расходомер для жидкостей с высоким содержанием твердых (и крупнозернистых) частиц.

  • Может использоваться для процессов дозирования
  • Категория защиты IP 65 по NEMA 4/4X
  • Фланцевое присоединение, стальной корпус
  • Футеровка из Teflon® PFA, усиленная сеткой из нержавеющей стали, имеет высокую химическую и абразивную стойкость, а также стойкость в вакууме
  • Электропроводность 5 µS/cm (для воды 20 µS/cm)
  • Категория защиты IP 67 по NEMA 6
  • Условные диаметры DN 10 – 3000
  • Полный диапазон измерения электромагнитного расходомера от 85 л/ч до 305.000 м3/ч
  • Температура измеряемой среды –60°C до +180°C
  • Рабочее давление до 40 бар

3.4. Altoflux IFM 4005 — электромагнитный расходомер для жидкостей с высоким содержанием твердых частиц.

  • Категория защиты IP 67 по NEMA 6
  • Условные диаметры DN 10 – 3000
  • Полный диапазон измерения электромагнитного расходомера от 85 л/ч до 305.000 м3/ч
  • Температура измеряемой среды –60 до +180°C
  • Рабочее давление до 40 бар

3.5. Altoflux 2W IFM 4042 — электромагнитный расходомер с гибридной технологией подключения

  • Категория защиты электромагнитного расходомера IP 67 соответствует NEMA 6
  • Типоразмеры DN 10 — 150 / 3/8″ — 6″
  • Для рабочих температур от -25°C до +130°C / от -13°F до +266°F
  • Для давления до 40 бар / 580 psig

4. Optiflux 1000 — первичный преобразователь электромагнитного расходомера, экономичное решение, версия «сэндвич». PFA-футеровка измерительной трубы, усиленная армированием из нержавеющей стали.

  • Температура рабочая -25…+120°C (-13…+248°F)
  • Температура окружающей среды -40…+65°C (-40…+149°C)
  • Электропроводность жидкости за исключением воды мин. 20 µS/cm
  • Электропроводность вода мин. 20 µS/cm
  • Номинальный диаметр DIN DN 10…150, ANSI 3/8 »…6»
  • Номинальное давление: DIN PN 40, 16, JIS 10 K, 20 K / ANSI 150lb, 300lb (до 230 psi)
  • рабочее давление до 16 bar (230 psi)
  • Используемый материал: футеровка PFA, электроды Хастеллой, заземляющие кольца нержавеющая сталь, фланцы / болты резиновые втулки, сталь, нержавеющая сталь, измерительная труба нержавеющая сталь, корпус первичного датчика сталь (с полиуретановым покрытием), клеммный блок алюминий (с полиуретановым покрытием)
  • Категория пылевлагозащиты стандарт IP 66 / 67 эквивалент NEMA 4/4X / 6, опционально IP 68 эквивалент NEMA 6

5. Optiflux 2000 — электромагнитный расходомер специально предназначен для применения в отрасли водопользования, водообработки и очистки сточных вод.

  • Футеровка из полипропилена и твердой резины
  • Большой диапазон диаметров до DN 3000
  • Не требует обслуживания в период эксплуатации
  • Возможность верификации электромагнитного расходомера при помощи устройства MagCheck
  • Длина фитингов по DVGW и ISO
  • Степень пылевлагозащиты — стандарт IP 67, опционально IP 68
  • Опционально: рассчитан на постоянную работу под водой либо под землей
  • Расход от 0,5 м3/час до 300 000 м3/час
  • Сертификаты на применение на питевой воде, включая KTW, NSF, WRc, KIWA

6. Profiflux IFM 5000 — электромагнитный расходомер с керамической футеровкой

  • Бесфланцевое исполнение, корпус из нержавеющей стали
  • Единственный прецизионный расходомер с оптимизированным профилем измерительной трубы из нержавеющей стали
  • Влияние температуры, вязкости, давления и профиля потока на точность измерений несущественно
  • Электропроводность электромагнитного расходомера 0,05 µS/cm (для воды 20 µS/cm)
  • Категория защиты IP 67 по NEMA 6
  • Условные размеры DN 2,5 – 100
  • Полный диапазон измерения (макс. величины): 6 л/ч до 340 м3/ч
  • Для рабочих температур до 140°C
  • Для давлений до 40 бар

7. Variflux — электромагнитный расходомер с футеровкой из Teflon® PFA

  • Влияние температуры, вязкости, давления и профиля потока на точность измерений несущественно
  • FDA допуск (для пищевых продуктов), футеровка из армированного Teflon PFA, стойкая в вакууме, возможность очистки,пропаривания
  • Присоединения в соответствии с требованиями правил к стерильным соединениям
  • Электропроводность электромагнитного расходомера 0,05 µS/cm (для воды 20 µS/cm)
  • Категория защиты IP 67, NEMA 6
  • Условные размеры DN 2,5 – 80
  • Для рабочих температур до 140°C
  • Для давлений до 40 бар (в зависимости от температуры и условного диаметра)

8. Capaflux — прецизионный электромагнитный расходомер

  • Керамическая футеровка и емкостные электроды не контактирующие с измеряемой средой
  • Гладкая измерительная труба с керамическим покрытием
  • Требуется минимальная электропроводность, только 0,05 µS/cm (для воды 1 µS/cm)
  • Не требуется подбирать материал электродов, футеровка имеет высокую химическую стойкость
  • Отсутствует электрохимический эффект на электродах, применим в самых сложных химических технологиях
  • Электроизолирующие отложения не вызывают отрицательного действия
  • Абразивно стоек, пригоден для продуктов с высоким содержанием твердых частиц
  • Непроницаем, нет застойных зон, гигиеничен
  • С оптимизированным профилем измерительной трубы.
  • Категория защиты электромагнитного расходомера IP 65 по NEMA 6
  • Диапазоны измерения DN 25 – 100
  • Для рабочих температур до 100°C
  • Для давлений до 40 бар

9. Tidalflux — электромагнитный расходомер для не полностью заполненных труб

  • Керамическая футеровка и емкостные электроды не контактирующие с измеряемой средой
  • Конструкция для трубопроводов с частичным заполнением
  • Превосходная измерительная точность, в том числе и при низких уровнях, встроенная система емкостного измерения уровня заполнения
  • Избавляет от затрат на установку и эксплуатацию таких измерительных сооружений, как каналы, затворы, камеры
  • Категория защиты IP 67 по NEMA 6
  • Условные размеры DN 200 – 600
  • Для рабочих температур до 60°C
  • Для давлений до 10 бар

10. WATERFLUX 2070 — электромагнитный расходомер является единственным автономным электромагнитным расходомером для измерения воды с ресурсом батарей до 10 лет. Расходомер WATERFLUX 2070 разработан специально для измерения объемного расхода и количества питьевой воды и воды, содержащей взвеси твердых частиц.



Электромагнитный расходомер, предназначенный для измерения расхода и объема воды. Имеет автономное питание от аккумуляторных батарей. Ресурс аккумуляторов – до 10 лет. Подходит для коммерческого учета.

Поперечное сечение измерительной трубы электромагнитного расходомера не имеет выступающих элементов – нет риска образования отложений, износа выступающих частей, прибор не нуждается в техническом обслуживании в период эксплуатации. На точность измерения не влияют различные внешние негативные факторы. Электромагнитный расходомер прост в монтаже, не имеет фильтров, двунаправленное измерение расхода.

  • Системы отопления, вентиляции и кондиционирования воздуха (ОВКВ)
  • Водоснабжение, водообработка и очистка сточных вод, Учет воды
  • Водоподготовка / Водоочистка, оросительные системы, смотровые колодцы

11.Batchflux — электромагнитный расходомер для расфасовочных машин, сертифицирован для пищевой промышленности

  • Измерительная труба целиком из твердого AI2О3
  • Непроницаемые металлокерамические электроды
  • Быстродействующая и точная объемная расфасовка даже очень малых доз
  • Время дозировки > 1 s
  • Категория защиты электромагнитного расходомера IP 67 по NEMA 6
  • Условные размеры DN 2,5 — 40
  • Полный диапазон измерения от 6 л/ч до 50 м3/ч
  • Для рабочих температур до 140°C
  • Для давлений до 10 бар

12. Преобразователь. Различная электроника для всего диапазона электромагнитных расходомеров


Электромагнитные и магнитно индукционные расходомеры KROHNE для электропроводящих жидкостей предназначены для измерения объемного расхода жидкостей (чистых или с содержанием твердых частиц), пульп, паст и шламов. Единственное требование — измеряемая среда должна иметь электрическую проводимость не ниже определенного минимума. Принцип электромагнитного расходомера имеет значительные преимущества перед другими методами измерения:

Особенности электоромагнитных расходомеров

  • измерение почти не зависит от плотности, температуры, вязкости, профиля потока
  • короткие прямые участки трубопровода «до» и «после»
  • полнопроходное поперечное сечение измерительной трубы
  • отсутствие потери давления
  • отсутствие движущихся частей
  • любая монтажная позиция
  • отношение верхнего предела измерения к нижнему 100:1

Приборы выпускаются в компакт исполнении и в раздельном исполнении с погрешностью измерений у некоторых моделей менее, чем 0.2% от измеренного значения. Первичный преобразователь электромагнитного расходомера монтируется на трубопроводе, а преобразователь сигнала устанавливается либо по месту в корпусе полевого исполнения, либо в помещении управления на унифицированной 19″-й стойке. В компакт-исполнении преобразователь сигнала в корпусе с высокой степенью защиты монтируется непосредственно на первичном преобразователе.



Измерение расхода очищенной воды для системы питьевого водоснабжения

Фон

Австралийский поставщик услуг водоснабжения управляет сбором, обработкой и распределением воды для прибрежная территория местного самоуправления. Обеспечить частным хозяйствам и промышленным клиентам более 40 миллиона литров питьевой воды каждый день, компания эксплуатирует водоочистные сооружения с сетью резервуаров, насосов, а также водопровода.

Требования к измерениям

Учитывая, что нехватка воды является проблемой для местного совета, поток измерение очищенной воды, подаваемой в сеть, очень критический. Очищенная вода, сбрасываемая из водопровода очистная установка всегда должна соответствовать количеству воды взяты из соседней реки. Показания также используются для определения количества воды, обрабатываемой водой очистные сооружения, как перекрестная ссылка на объем химикатов добавляются и измеряются в процессе, например, Cl2, известь или CO2.

Ранее использовавшийся электромагнитный расходомер (ЭДС) от участник не соответствовал преобладающим условиям и нуждался замена. Из-за подземной установки этот счетчик имел воду попадание внутрь катушки. Это привело к низкому показанию как мгновенного, так и суммарного значения. скорость потока. Общая точность была низкой и больше не соответствовала требованиям заказчика.

Из-за критического характера этой точки измерения компании потребовалась расходомер, изготовленный с точной установочной длиной предыдущего.Замена трубопровода была невозможна, так как водоснабжение должно быть всегда. поддерживается. Надежная защита расходомера от внешних воздействий была обязательной.

Решение KROHNE

Имея ранее хороший опыт работы с инструментами KROHNE, водоканал выбрал электромагнитный OPTIFLUX 2300 Вт. расходомер. Этот высококачественный ЭДС особенно подходит для питьевого водные приложения, требующие высокой точности и диагностика.Электромагнитные помехи были обеспечены размером DN900 метра с футеровка из твердой резины, а также прочные электроды из сплава Hastelloy-C22 соответствуют национальным стандартам питьевой воды. В то время как показания передаются через простой выход 4… 20 мА / HART на диспетчерская, выносной настенный преобразователь сигналов (W) также позволяет осуществлять локальный мониторинг на месте.

EMF получил степень защиты IP68 со специальным грунтовым покрытием для грунта. установка. Это также включало заливку компаунда, электроника расходомера хорошо защищена от влаги или постоянное затопление.Заливка применяется на всех участках недр KROHNE. приложения в стандартной комплектации. Заливочная смесь защищает клеммы и проводники от конденсата или утечки, которые могут происходят через распределительную коробку в результате попадания влаги в почву или сильный дождь. Компаунд также герметизирует изоляцию кабелей. от возможного попадания влаги и удаляет путь для воды для доступа к обмоткам катушки через шейку расходомера.

Преимущества для клиентов

Благодаря своим размерам в соответствии со стандартом ISO, счетчик KROHNE полностью соответствовал требованиям клиента. по монтажной длине.Не было необходимости в прокладке трубопроводов, и данная инфраструктура сохранилась. без изменений. Таким образом, водоканал смогла завершить замену расходомеров в течение 8 часов, обеспечение водоснабжения города не было нарушено.

OPTIFLUX 2300 W предоставляет компании точную и надежную информацию для мониторинга воды. эффективность лечения. Таким образом, EMF также помогает клиенту продемонстрировать характеристики своей воды. очистные сооружения для органов водоснабжения.

Этот EMF дополняет ряд других продуктов KROHNE, которые уже используются в системах водоснабжения и водоотведения. клиента. Уверенность в продукте в сочетании с техническими консультациями, близкими к клиенту. в очередной раз склонил чашу весов в пользу KROHNE.

Учет расхода питьевой воды на удаленных распределительных станциях

Фон

Водоканал WWAZ (Wolmirstedter Wasser und Abwasser Zweckverband [Wolmirstedt Water and Wastewater Association]) управляет обширной сетью питьевой воды и сточных вод, которая в настоящее время включает 26 муниципалитетов (до территориальной реформы 1991 г., разделенных на 32 муниципалитета).WWAZ самостоятельно обеспечил питьевой водой около 55000 потребителей (15000 домашних хозяйств и предприятий) с 1991 года. Больные сети питьевой воды постоянно совершенствовались и ремонтировались с 1991 года. В результате отношения давления в линиях подачи стабилизировались, и качество питьевой воды также улучшилось. Потери питьевой воды были значительно сокращены за счет постепенного ремонта. Свою роль также сыграли высококвалифицированные сотрудники и их осторожное отношение к повреждениям трубопроводной сети.

Имеется около 14000 водомеров для измерения потребления питьевой воды, включая все большие и бытовые водомеры. Расходомеры с механическим рабочим колесом в настоящее время используются на очень удаленных распределительных станциях, не подключенных к источнику питания. Недостатком этих счетчиков является погрешность измерения 2… 5%. Они также требуют значительного обслуживания. Согласно исследованию, проведенному известным оптовым поставщиком, количество ошибок в год может увеличиваться даже на 5%.По этой причине WWAZ хотел бы заменить все механические счетчики, используемые его членами сообщества, более точными электромагнитными счетчиками воды.

Требования к измерениям

Первые три заменяемые измерительные станции расположены на распределительной станции Айхенбарлебен. В этом месте основная линия питьевой воды разделена на три линии для обеспечения питьевой водой 3 муниципалитетов.Каждая из 3 линий должна быть оснащена собственным расходомером, чтобы заменить расходомеры с механическим рабочим колесом, используемые до сих пор. Две линии — DN 150, а одна — DN 200.

Поскольку внешний источник питания недоступен, можно использовать только измерительные устройства, оснащенные собственным источником питания. Срок службы аккумуляторных блоков или батарей должен составлять не менее 1 года. Устройства также не должны обслуживаться. Данные потока отправляются на станцию ​​управления через беспроводную удаленную передачу, чтобы исключить запросы данных на месте и снизить эксплуатационные расходы.А поскольку при определенных обстоятельствах вода может проникнуть в распределительные станции, используемые электронные устройства должны быть защищены от наводнения с минимальной степенью защиты IP 67 или, что еще лучше, IP 68. Дополнительный поплавковый выключатель подает сигнал, если вода попадет внутрь. Низкий расход здесь составляет всего ок. 1-10 м 3 / ч. Также возможны минимальные скорости потока в диапазоне менее 0,1 м / с. Даже при таких иногда очень низких расходах (например, в ночное время) устройства должны иметь возможность измерения с максимальной погрешностью 1.5%.

Решение KROHNE

Для этого случая компания KROHNE поставила 3 ​​электромагнитных водосчетчика WATERFLUX 3070 F с батарейным питанием типоразмеров DN 200 и DN 150. Каждый из 3-х счетчиков оснащен 2 мощными батареями. Линии питьевой воды обслуживают небольшие муниципалитеты с населением 100-300 человек. Для точного измерения чрезвычайно быстрых и прерывистых изменений расхода необходимо увеличить стандартную настройку частоты измерения на расходомере WATERFLUX, как показано в следующей таблице.

Поскольку кольцевой сети нет, необходимо измерять только прямой поток. WWAZ использует два устройства KGA 42 с батарейным питанием от KROHNE для беспроводной и удаленной передачи данных измерений. KGA — это аббревиатура от KROHNE GSM Antenna, GSM — от Global System for Mobile Communication. Каждый из двух KGA оснащен 4 цифровыми и 2 аналоговыми входами. Из этих 8 цифровых входов 3 предназначены для сигналов измерения, 3 — для сообщений об ошибках (например, самоконтроль или почти разряженная батарея) и 1 — для внешнего поплавкового выключателя, который отправляет сигнал, если вода попадает в распределительный вал.4 аналоговых входа используются позже для контроля давления. Даже при минимальных расходах 3 / ч здесь при скоростях потока 0,01… 0,1 м / с водомеры измеряют с погрешностью менее 0,5% от измеренного значения. Счетчики воды WATERFLUX требуют нет отдельного заземления, потому что он поставляется со стандартным электродом сравнения. KGA, используемые для беспроводной передачи данных измерений в центр управления, настраиваются на месте техническим специалистом KROHNE через Bluetooth. Возможна прямая замена расходомеров с механическим рабочим колесом без необходимости какой-либо модернизации.Счетчики воды WATERFLUX не требуют входных и выходных сегментов. По этой причине устройства особенно хорошо подходят для людных пространств.

Преимущества для клиентов

Коммунальное предприятие WWAZ теперь в состоянии контролировать все текущие показания счетчиков и значения расхода для этих трех муниципалитетов со станции управления и немедленно обнаруживать ошибки.Программное обеспечение для визуализации и оценки PCWin используется для представления данных, передаваемых удаленно. Это устраняет все запросы на месте. Единственный раз, когда кто-то действительно должен быть на месте, — это заменить батарею. Это означает, что эксплуатационные расходы и текущие расходы могут быть значительно сокращены в долгосрочной перспективе, а затем операторы могут управлять ими: например, операторы могут воспользоваться разумными фиксированными тарифами для предприятий на передачу данных SMS, предлагаемыми операторами мобильной связи. Поставка сменных батарей долгое время обеспечивается производителем.Счетчики воды абсолютно износостойкие и не требуют обслуживания. Определив определенные уровни в определенное время, повреждения и утечки могут быть обнаружены немедленно. Например, отклонения от известного ночного расхода между 2 и 4 часами ночи используются для обнаружения утечки на практике. Емкость батареи WATERFLUX передается на измерительную станцию ​​в виде аварийного сообщения. При установленной здесь частоте измерения жизненный цикл составляет от 1½ до 2½ лет. Первое сообщение отправляется за 1 год до окончания срока службы батареи, а второе сообщение отправляется прибл.1% до окончания жизненного цикла. Срок службы батареи KGA 42 составляет прибл. От 2 до 4 лет и его остаточный жизненный цикл можно прочитать на измерительной станции. Установленные счетчики воды WATERFLUX 3070 имеют срок службы до 25 лет и не требуют преждевременной замены из-за износа, который был значительным фактором затрат по сравнению с ранее использовавшимися механическими счетчиками воды.

Снижение затрат (пример)

Благодаря улучшенной точности счетчика воды WATERFLUX по сравнению с механическими счетчиками воды, затраты могут быть значительно снижены, как показано в этом примере.Заменены механические водомеры с погрешностью измерения до 5%. Это означает, что исходя из наблюдаемых здесь максимальных расходов 10 м 3 / ч, около 12 м 3 / день протекали через счетчик воды без учета расхода. Это составляет прогнозируемые убытки в размере ок. 8500 € при предполагаемой стоимости воды ок. 01.90 / м 3 . При тех же условиях измерения WWAZ может снизить потери в десять раз, примерно до 850 €, используя счетчики воды WATERFLUX. Это связано с тем, что погрешность измерения WATERFLUX при номинальном размере DN 150 и расходе Q = 10 м 3 / ч составляет всего 0.5% от измеренного значения.

магметров | Instrumart

Электромагнитные расходомеры — это объемные расходомеры, которые измеряют напряжение, создаваемое при движении проводящих жидкостей в магнитном поле. Согласно закону Фарадея, напряжение, индуцированное через любой проводник, поскольку он движется под прямым углом через магнитное поле, пропорционален скорости этого проводника.В магметрах жидкость служит проводником, а магнитное поле создается возбужденными катушками вне расходомерной трубки. Электроды определяют напряжение, которое прямо пропорционально скорости потока.

Электромагнитные расходомеры могут измерять коррозионные жидкости и шламы и могут измерять поток в обоих направлениях с одинаковой точностью. Проводящая жидкость и непроводящий вкладыш трубы необходимы. Магметры обычно не работают с углеводородами, дистиллированной водой и многими неводными растворами.Они также идеально подходят для приложений, где низкий перепад давления и низкие эксплуатационные расходы. необходимы.

Выбор расходомера

Основа правильного выбора расходомера — четкое понимание требований конкретного приложения. Следовательно, необходимо потратить время на полную оценку характера процесса. жидкости и всей установки.

  1. Какая жидкость измеряется расходомером (ами) (воздух, вода и т. Д.…)?
  2. Требуется ли вам измерение расхода и / или суммирование от расходомера?
  3. Если жидкость не вода, какой вязкости у жидкости?
  4. Жидкость чистая?
  5. Вам нужен локальный дисплей на расходомере или вам нужен электронный сигнальный выход?
  6. Каков минимальный и максимальный расход для расходомера?
  7. Какое минимальное и максимальное рабочее давление?
  8. Какая минимальная и максимальная температура процесса?
  9. Является ли жидкость химически совместимой со смачиваемыми частями расходомера?
  10. Если это технологическое приложение, каков размер трубы?

Если у вас есть вопросы или вам нужна помощь в выборе расходомера, свяжитесь с нами по адресу sales @ instrumart.com или 1-800-884-4967, чтобы поговорить с инженером по приложениям.

ЭЛЕКТРОМАГНИТНЫЙ РАСХОДОМЕР | Знание потока

Есть один важный момент при использовании электромагнитных расходомеров. Поскольку электромагнитные расходомеры основаны на Согласно законам электромагнитной индукции, проводящие жидкости — единственные жидкости, поток которых может быть обнаружен. Будь то проводящая жидкость или нет определяется наличием электропроводности. Итак, что такое электрическая проводимость?

Электропроводность обычно представляет собой величину, которая выражает легкость прохождения электричества.Противоположное числовое значение — удельное сопротивление, который выражает уровень сложности прохождения электричества. Для единиц измерения в основном используется См / см (сименс на сантиметр). Чтобы определить насколько легко будет течь электричество, электроды размером 1 см² располагаются на расстоянии 1 см друг от друга. Используя водопроводную воду с концентрацией от 100 до 200 мкСм / см, минеральную воду с концентрацией 500 мкСм / см или более и чистую воду с концентрацией 0,1 мкСм / см или менее в качестве образцов, мы может предоставить примеры фактически измеренной электропроводности.

Для расчета электропроводности необходимо, чтобы такие условия, как площадь электродов и расстояние между электроды, правильно рассчитаны.Из-за этого рассчитать довольно сложно. Как общий способ подтверждения электрического Для измерения электропроводности можно использовать измеритель электропроводности (50–1000 долларов США).

ПОЧЕМУ ВОДА ПРОВОДИТ ЭЛЕКТРИЧЕСТВО?

H 2 O сам по себе является стабильной молекулой и не проводит электричество. Итак, почему электричество течет в воде? Секрет в том, что отсутствие или наличие примесей в воде определяет ее способность проводить электричество.

Помимо H 2 O (молекулы воды), существуют Ca 2 + (ионы кальция) и Mg 2 + (ионы магния) в воде. Термины жесткая вода и мягкая вода определяются количеством ионов. содержится в данном количестве воды. Поскольку эти ионы проводят электричество в воде, водопроводной воде, грунтовых водах и других ионах богатые воды обладают свойством проводить электричество. Кроме того, поскольку чистая вода содержит только H 2 O и не содержит примесей, не может проводить электричество.

БЫСТРАЯ ТЕХНИКА

Если вы просто хотите подтвердить наличие или отсутствие электропроводности, можно использовать стандартный мультиметр. Переведите тестер в режим измерения сопротивления. значения и поместите оба зонда в жидкость. Если стрелка тестера хоть немного сдвинется по направлению к нулевой стороне, это показывает, что течет электричество. * И наоборот, если стрелка не сдвинуться с ∞ вообще, значит, электропроводность отсутствует.Можно судить, что обнаружение с электромагнитным расходомером невозможно.

* В качестве меры предосторожности требуется подтверждение с помощью измерителя электропроводности.

Что такое расходомер воды и для какого применения он подходит

Расходомеры воды используются для измерения объема воды, используемой в коммерческих и жилых зданиях. Вода в дома и офисы подается через городскую систему водоснабжения.Счетчики воды также могут использоваться в источниках воды или во всей системе водоснабжения для расчета расхода части системы. Расходомеры воды могут также измерять расход шламов или жидкостей в закрытых трубах. Расход воды измеряется в кубических метрах (м3) или литрах на электронном или механическом счетчике.

Расходомер воды — это устройство, способное измерять количество воды, проходящей через трубу. На выбор доступны различные технологии расходомеров в зависимости от расхода воды, экономических условий и условий хранения.Каждый из этих расходомеров типов имеет новый принцип процесса, общую ценность использования и уникальные преимущества использования.

Расходомеры воды могут измерять горячую, холодную воду, чистую воду, грязную воду и шламы.

При измерении расхода воды используются два общих метода: расходомеры скорости и вытеснения. Каждый тип использует множество технологий.

Датчики крыльчатого колеса

Датчик с крыльчатым колесом — это экономичный и наиболее часто используемый расходомер воды.Его также можно использовать для измерения расхода водоподобных жидкостей. Многие датчики с крыльчатым колесом продаются со вставными или проточными фитингами. Как и турбинные счетчики, они требуют 10 диаметров прямой трубы на входе и 5 диаметров трубы на выходе. Ротор датчика крыльчатки установлен перпендикулярно скорости потока. Он будет контактировать с ограниченным поперечным сечением потока.

Расходомер прямого вытеснения

Этот тип расходомера используется в тех случаях, когда прямая труба недоступна, и если датчик с крыльчатым колесом и турбинный расходомер будут испытывать слишком сильные колебания. Расходомеры прямого вытеснения также используются для вязких жидкостей.

Измеритель прямого вытеснения — это расходомер , требующий жидкости для автоматического удаления частиц из расходомера для анализа потока. PDM масштабирует объемный расход движущейся жидкости или газа, разделяя среду на фиксированные отмеренные массы.

Эти инструменты состоят из камеры, которая останавливает поток среды, и механизма вращения или возвратно-поступательного движения, позволяющего получать фиксированный объем. Количество дел, которые проходят через раздел, считает СМИ.

Скорость вращения или возвратно-поступательного движения определяет скорость потока. Существует два основных типа расходомеров прямого вытеснения. Системы или преобразователи, состоящие только из датчиков, представляют собой инструменты, похожие на переключатели, которые создают электронные компоненты для процессоров, контроллеров или систем восстановления данных.

Объемные расходомеры прямого вытеснения Типы:

  • Поршень возвратно-поступательный или качающийся

Каждый поршень автоматически или под действием магнита заполняет цилиндр жидкостью, а затем удаляет его.Каждый штрих описывает ограниченный анализ жидкости.

Расходомеры

используют внутренние шестерни, вращающиеся при прохождении через них жидкости. Есть несколько видов шестеренчатых измерителей, часто называемых из-за формы внутренних частей.

Две вращающиеся овальные шестерни с организованными зубьями проталкивают ограниченное количество жидкости через каждый счетчик оборотов. Внутри цилиндра закреплены расходомеры с овальной шестерней, две овальные шестерни или роторы.

Когда жидкость протекает через цилиндр, сила жидкости заставляет роторы вращаться.По мере увеличения расхода увеличивается и скорость вращения роторов.

Свое название расходомеры с цилиндрической зубчатой ​​передачей получили от формы их зубчатых колес или роторов. Эти роторы соответствуют стилю спирали, которая представляет собой спиралевидную структуру.

Диск, закрепленный на окружности, перемещается вокруг оси потоком жидкости, и каждое вращение описывает ограниченный объем переносимой жидкости. Расходомер с нутационным диском имеет круглый диск, закрепленный на валу в цилиндрической камере.

Расходомер определяет, сколько раз камера откачивает и удаляет жидкость, отслеживая движения шпинделя.Эти данные используются для определения скорости потока.

Вращающееся рабочее колесо, удерживающее две или более лопаток, разбивает области между лопатками на отдельные размеры, и каждое вращение складывается.

Жидкость перемещается на входную сторону колеблющейся диафрагмы, а затем диспергируется к выходу. Циклы колебаний диафрагмы учитываются при определении расхода.

Магнитные расходомеры

Расходомер этого типа не имеет движущихся частей и используется в системах очистки сточных вод или с грязными жидкостями, которые являются токопроводящими.Дисплеи являются важной частью расходомера этого типа, который можно использовать для регистрации данных или удаленного мониторинга.

Магнитные расходомеры учитывают скорость прохождения жидкости через трубу с использованием магнитного поля для регулирования объемного потока. Они основаны на законе электромагнитной индукции Фарадея, согласно которому жидкость создает напряжение, когда проходит через магнитное поле. Чем быстрее поток жидкости, тем больше создается напряжение. Генерируемое напряжение прямо равно движению воды; знак напряжения вводится в объемный расход электроники.Поскольку магнитные расходомеры показывают среднюю точность, они не подходят для использования в перекачке. Их нельзя использовать для измерения чистой воды, так как нет атомов для подсчета.

Как работают магнитные расходомеры

Магнитные расходомеры применяют закон электромагнитной индукции Фарадея для обнаружения потока жидкости в трубе. Магнитное поле создается и направляется в жидкость, проходящую через линию в магнитном расходомере. Следуя закону Фарадея, движение проводящей жидкости через магнитное поле будет заставлять сигнал напряжения восприниматься электродами, размещенными на стенках расходомерной трубки.Когда жидкость движется быстрее, образуется большее напряжение. Закон Фарадея гласит, что создаваемое напряжение равно потоку текущей жидкости. Электронный преобразователь подготавливает сигнал напряжения для обнаружения потока жидкости.

В отличие от нескольких других технологий расходомеров , технология магнитных расходомеров генерирует сигналы, которые идут прямо с потоком. Таким образом, диапазон изменения, связанный с магнитными расходомерами, может достигать 20: 1 или лучше без снижения мощности. Это около 23% от всех проданных расходомеров.

Основные меры предосторожности при использовании магнитных расходомеров
  • Не поворачивайте магнитный расходомер до предела его электропроводности, поскольку расходомер может выключиться.
  • Заинтересованы в изменении производственных и рабочих ситуаций, которые могут изменить электропроводность жидкости.

При повседневном использовании магнитные расходомеры имеют такие размеры, что максимальная скорость потока составляет около 2-3 метров в секунду. Различные силы давления и состояния процесса могут ограничивать использование этого общего руководства.

Ультразвуковые расходомеры

Этот расходомер используется в приложениях, где присутствуют сточные воды и грязь, например, сточные воды, шламы и другие грязные жидкости. Вода такого типа обычно повреждает обычные расходомеры. Ультразвуковые расходомеры работают по принципу сдвига частоты ультразвукового сигнала, когда он отражается от движущихся пузырьков газа или взвешенных частиц. Это также известно как эффект Доплера.

Ультразвуковые расходомеры воды измеряют скорость жидкости, движущейся по трубе, используя ультразвук для оценки объемного расхода.В ультразвуковом расходомере жидкости, измеряющем время прохождения, ультразвуковой знак выдается на пути текущей жидкости вниз по потоку. Затем другой пароль отправляется против текущей жидкости вверх по потоку.

Как работают ультразвуковые расходомеры

Ультразвуковые расходомеры используют звуковые волны для определения скорости жидкости, текущей в трубе. При отсутствии потока частоты ультразвуковой волны, направляемой в трубу, и ее отражения от жидкости одинаковы. При плавных положениях частота отраженной волны изменяется из-за эффекта Доплера.Когда жидкость движется быстрее, частотный сдвиг растет линейно. Передатчик подает сигналы от передаваемой волны и ее отражений, чтобы определить скорость потока.

Ультразвуковой датчик времени прохождения расходомер излучает и принимает ультразвуковые волны между преобразователями как на входе, так и на выходе из трубы. В ситуациях отсутствия потока требуется одинаковое время для перемещения вверх и вниз по потоку внутри преобразователей. В условиях обтекания восходящая волна будет распространяться постепенно и займет больше времени, чем нисходящая волна.Когда жидкость движется быстрее, разница между временем входа и выхода увеличивается. Преобразователь позволяет определять время до и после потока для определения скорости потока. Они составляют около 12% от всех проданных расходомеров.

Основные меры предосторожности при использовании ультразвуковых расходомеров
  • Для ультразвуковых расходомеров времени инфильтрации убедитесь, что жидкость может подходящим образом проводить ультразвуковые волны.
  • Расходомер не будет регулировать, если ультразвуковые волны не могут воспринимать поток между датчиками.
  • Таким образом, ультразвуковые волны должны понимать жидкость, чтобы доплеровские расходомеры работали правильно.
  • Когда жидкость густая и не очищает жидкость, доплеровские расходомеры помогают установить скорость жидкости на стенке трубы или вблизи нее, что может вызвать существенную ошибку измерения и привести к отказу расходомера.

Заключение

Характеристики вашего приложения определяют идеальный тип расходомера воды. Некоторые расходомеры работают лучше других в определенных условиях.Ваше время и энергию можно сэкономить, сделав осознанный выбор, поэтому не откладывайте звонок, если вы все еще сомневаетесь.

Если вы ищете идеальные расходомеры для своей отрасли, ни одна компания не может предложить лучшую продукцию, чем Proteus Industries Inc. Компания стремится разрабатывать инновационные и высококачественные продукты для управления потоками, чтобы удовлетворить потребности клиентов.

Компания предлагает несколько типов расходомеров и переключателей на выбор с учетом ваших требований.Компания предлагает полную линейку расходомеров и устройств управления в соответствии с самыми высокими требованиями в отрасли.

Компания обеспечивает калибровочные возможности мирового класса, что позволяет поставлять расходомеры со специализированными калибровками для температуры и жидкости. Расходомеры компании контролируют охлаждающий поток в промышленных приложениях, чтобы гарантировать безопасность всех.

Вот еще несколько тем, которые вы не должны пропустить:
Что такое плазменная резка и лучшие датчики для защиты систем плазменной резки?
Как найти подходящего производителя расходомера жидкости
8000XHT / XLT | Прибор для измерения расхода
Понравился пост? Не забудьте поделиться

Сообщение навигации

Магнитный расходомер воды | Питьевая вода-морская вода-Сточные воды, токопроводящие жидкости

Магнитный расходомер воды — это электромагнитный расходомер, используемый для измерения проводящих жидкостей.Электропроводящие жидкости, такие как питьевая вода, сточные воды, сточные воды, морская вода, аммиак, цементный раствор и т. Д.

Магнитный расходомер воды

обеспечивает высокоточное измерение расхода в широком спектре проводящих жидкостей. Магнитный расходомер воды — это объемный расходомер, который измеряет жидкости или жидкие суспензии с минимальной проводимостью 5 мкСм / см. На основе закона электромагнитной индукции Фарадея. Магнитный расходомер воды идеально подходит для очистки сточных вод или любой грязной жидкости, которая является проводящей или водяной.Он широко используется в очистке воды, измерении и контроле сточных вод для защиты окружающей среды, производстве бумаги и других промышленных и сельскохозяйственных производственных процессах для измерения и контроля расхода.

Sino-Inst предлагает широкий выбор магнитных расходомеров для измерения расхода. Если у вас есть вопросы, свяжитесь с нашими инженерами по продажам.

Характеристики магнитного расходомера воды

  • Не зависит от изменений плотности, вязкости, температуры, давления и проводимости жидкости.Принцип линейного измерения позволяет достичь высокой точности измерения;
  • В измерительной трубе нет частей, блокирующих поток. Потери давления невелики, а требования к прямым участкам труб невысоки;
  • Номинальный диаметр DN6-DN3000 охватывает широкий диапазон. Существует множество вариантов футеровки и электродов. Он может отвечать требованиям измерения различных проводящих жидкостей;
  • Преобразователь использует низкочастотное возбуждение прямоугольной волны с программируемой частотой.Он улучшает стабильность измерения расхода и имеет низкие потери мощности;
  • Преобразователь использует 16-разрядный встроенный микропроцессор. Полная цифровая обработка, быстрая скорость вычислений. Сильная противоинтерференционная способность, надежное измерение. Высокая точность, диапазон измерения расхода до 1500: 1;
  • ЖК-дисплей высокой четкости с подсветкой. Легко использовать, просто работать, легко учиться и понимать;
  • С выходом цифрового сигнала связи RS485 или RS232;
  • С помощью функции измерения проводимости можно определить, пустой датчик или нет.С функцией самопроверки и самодиагностики;
  • Принять устройства SMD и технологию поверхностного монтажа (SMT). Высокая надежность схемы;
  • Может использоваться во взрывобезопасных случаях.

Технические характеристики магнитного расходомера воды

Измеряемая среда: Проводящие жидкости
Диаметр (мм) DN15 ~ DN3000
Давление (МПа) DN15-DN300, PN <1,6 МПа; DN350-DN800, PN <1.0 МПа;
выше DN900, PN <0,6 МПа;
Материал измерительной трубки Углеродистая сталь, нержавеющая сталь 304
Датчик измеряет материал головки ABS / полипропилен
Материал электрода SUS316, hastelloy B, C скорость потока ≤0,5 м / с, ± 1,5%, скорость во всем диапазоне> 1 м / с, ± 1,0%
Температура среды (ºC) ABS: + 80ºC, полипропилен: + 80ºC
Окружающая среда условия -25ºC ~ + 60ºC
относительная влажность 5% ~ 95%,
Атмосферное давление 86 ~ 106 кПа
Требования к прямому участку трубы вверх по потоку
Пылевлагозащита IP65, опционально IP68
Соединение фланцевое соединение, резьбовое соединение
Питание режим питания: блок питания 24 В или блок питания 220 В, 3.Источник питания от литиевой батареи 6 В
Класс взрывозащиты: искробезопасный ExdⅡia CT2-T5, взрывозащищенный ExdⅡCT2-T5
Дальность передачи: Двухпроводной стандартный токовый выход 4-20 мА: ≤1500 м;
Выход 485 и выход HART: ≤1200 м

Применение магнитного расходомера воды

Электромагнитный расходомер воды

KLD может использоваться для измерения объемного расхода токопроводящей жидкости в закрытом трубопроводе.Он широко применяется для измерения и регулирования расхода в химической и нефтяной промышленности, металлургии, водоснабжении и очистке сточных вод, сельском хозяйстве и ирригации, производстве бумаги, пищевой промышленности и фармацевтической промышленности.

Предпосылка использования магнитного расходомера воды заключается в том, что измеряемая жидкость должна быть проводящей. Электропроводность жидкости не может быть ниже порога, нижнего предела. Если проводимость ниже порогового значения, это приведет к ошибке измерения до тех пор, пока ее нельзя будет использовать.

Его можно измерить, даже если значение превышает пороговое значение, и погрешность показаний не сильно изменится. Пороговое значение обычного электромагнитного расходомера составляет 10-4 ~ (5 × 10-6) См / см, в зависимости от модели. Это также зависит от длины сигнальной линии потока между датчиком и преобразователем и его распределенной емкости. В инструкции к продукту обычно указывается длина сигнальной линии, соответствующая проводимости.

Магнитный расходомер воды для измерения сточных вод

Процесс очистки сточных вод в основном осуществляется путем биологического окисления, флокуляции, осаждения и других процессов для достижения цели очистки сточных вод.На каждом этапе нужен определенный калибр.

В канализационной промышленности, в зависимости от характеристик коррозионной активности, абразивности, температуры и конденсации испытуемого вещества и допуска по цене. Следует выбирать различные материалы футеровки и электродов.

В процессе очистки сточных вод необходимо настроить соответствующие приборы обнаружения в соответствии с требованиями процесса, чтобы сформировать надежную систему управления.

Как правило, очистные сооружения оборудуются расходомерами в следующих процедурах технологического контроля:

  1. Водозаборная труба.
  2. Определение объема бурового раствора из первичного отстойника в резервуар для хранения бурового раствора.
  3. Обнаружение избыточного и илового потока в иловом насосном отделении.
  4. Обнаружение обратного потока ила в иловом насосном отделении.
  5. Обнаружение выходящего потока из распределительного колодца вторичного отстойника.
  6. Обнаружение поступления осадка из бункера для разложения.
  7. Бак для разложения Обнаружение выхода грязи. 8. Обнаружение поступления реагента в резервуар для флокуляции и т. Д.

Дополнительная информация: Выбор расходомера сточных вод

Магнитный расходомер воды для промышленных целей

Электропроводность технической воды и ее водного раствора более 10-4См / см. Электропроводность раствора кислоты, щелочи и соли составляет 10-4 ~ 10-1S / см, поэтому при использовании нет никаких проблем. Слабодистиллированная вода 10-5S / см, и это не проблема.

Электромагнитный расходомер не может измерять жидкости с очень низкой проводимостью.Например, нефтепродукты и органические растворители. Невозможно измерить газ, пар и жидкости, содержащие все больше и больше пузырьков.

На основании данных установлено, что некоторые чистые жидкости или водные растворы имеют низкую проводимость и считаются непригодными для использования. Однако в реальной работе мы встретим примеры, которые можно использовать из-за примесей. Такие примеси способствуют увеличению проводимости.

Для водных растворов электропроводность в данных измерена в лаборатории с соотношением чистой воды.Фактический водный раствор может быть смешан с технической водой. Электропроводность будет выше найденной, что также способствует измерению расхода.

Магнитный расходомер Цена

Таблица выбора электромагнитного расходомера
KLD ДАТЧИК
Номинальный диаметр
15 DN15 0.19-3,18 м³ / ч
… Единица: мм
3000 DN3000
Номинальное давление 6 0,6 МПа
10 1.0 МПа
16 1,6 МПа
40 4,0 МПа
Особые требования
160 16.0 МПа
Режим подключения F Фланец
I плагин
С Санитарно-зажимное соединение
СТ Санитарное резьбовое соединение
Подкладочный материал 1 Политетрафторэтилен (PTEE)
2 Полихлоропрен
3 Каучук полиуретановый
4 F46
5 Фторсиликоновая камедь
6 PFA
Материал электрода Y Один корпус
Факс Раздельный тип
л Раздельный тип / погружение
Конструкция расходомера 1 SUS316L
2 Хастеллой b 2B
3 Хастеллой b 2C
4 Титан
5 Тантал
6 Платиновый иридиевый сплав
7 Карбид вольфрама с покрытием из нержавеющей стали
Выходной сигнал -п. Объемный расход 4-20 мА / импульс
B Объемный расход 4-20 мА / RS232
M Объемный расход 4-20 мА / RS485
H Выход протокола HART для объемного расхода

Основные характеристики облицовочного материала:

Материал футеровки Основные характеристики Область применения
Политетрафторэтилен (PTFE) 1.Материал с относительно стабильными химическими свойствами в пластмассах может противостоять кипящей соляной кислоте, серной кислоте и царской водке, но также устойчив к концентрированным щелочам и различным органическим растворителям и не устойчив к трифториду хлора, жидкому фтору с высокой текучестью, жидкому кислороду и озон. коррозия.
2. Низкая износостойкость
Сильная коррозионная среда
, такая как концентрированная кислота и щелочь
PFA Коррозионная стойкость такая же, как у PTFE, высокая устойчивость к отрицательному давлению Может использоваться в состоянии отрицательного давления
F46 1.Коррозионная стойкость такая же, как у PTFE 2. Низкая стойкость к истиранию 3. Высокая устойчивость к отрицательному давлению 1. То же, что и PTFD
2. Может использоваться для малоизнашиваемых сред
Неопрен 1. Отличная эластичность, высокий разрыв сила, хорошая износостойкость
2. Устойчивость к коррозии в определенных низких концентрациях кислот, щелочей и солей, и не стойкая к коррозии окислительных сред
Вода, сточные воды, рудный шлам, слабый абразивный раствор
Полиуретан 1.Превосходная стойкость к истиранию (эквивалентна 10-кратному натуральному каучуку)
2. Низкая стойкость к кислотам и щелочам
3. Не может использоваться для воды, смешанной с органическими растворителями
Нейтральная и сильная абразивная суспензия, угольная суспензия, грязь и т. Д.

Коррозионная стойкость материала электрода:

Материал электрода Коррозионная стойкость
SUS316 Используется для промышленной воды, бытовой воды и слабощелочных коррозионных сред,
Широко используется в нефтяной, химической, мочевинной промышленности, винилоне и других отраслях промышленности.
Карбид вольфрама с покрытием из нержавеющей стали Для неагрессивных, сильных абразивных сред
Hastelloy B (HB) Обладает хорошей коррозионной стойкостью ко всем концентрациям соляной кислоты ниже точки кипения, а также устойчив к серной кислоте, фосфорной кислоте, фтористоводородной кислоте, органическим кислотам и т. д.
Коррозия окисляющей кислотой, щелочью и неокисляющим солевым раствором
Hastelloy C (HC) Устойчив к окисляющим кислотам, окисляющим солям и другим окислителям.
Титан (Ti) Устойчив к коррозии морской водой, различными хлоридами и гипохлоритами, окисляющими кислотами, органическими кислотами, щелочами и т. Д., Но не устойчив к коррозии более чистыми восстанавливающими кислотами. Но если кислота содержит окислитель, коррозия значительно снижается
Тантал (ta) Он имеет отличную коррозионную стойкость, которая очень похожа на стекло, за исключением плавиковой кислоты, дымящей серной кислоты и щелочи, она может выдерживать коррозия практически всех химических сред.
Платино-иридиевый сплав Практически подходит для всех химических веществ, но не подходит для царской водки и соли аммония.

Цена электромагнитного расходомера определяется выбором электромагнитного расходомера. Справочная цена магнитного расходомера воды составляет 550,00-3000 долларов США.

Ключевые вопросы, на которые необходимо ответить перед выбором магнитного расходомера:

  • Жидкость токопроводящая или на водной основе?
  • Жидкость или суспензия абразивные?
  • Вам нужен встроенный дисплей или выносной дисплей?
  • Вам нужен аналоговый выход?
  • Каковы минимальный и максимальный расход для расходомера?
  • Какое минимальное и максимальное рабочее давление?
  • Каковы минимальная и максимальная температура процесса?
  • Является ли жидкость химически совместимой со смачиваемыми частями расходомера?
  • Какой размер трубы?
  • Труба всегда полна?

Если у вас есть вопросы по магнитному расходомеру,

Свяжитесь с нами, наш инженер поможет.

Рекомендуемые расходомеры воды

Sino-Inst предлагает более 50 магнитных расходомеров воды для измерения расхода. Около 50% из них — это расходомеры сточных вод, 40% — датчик расхода жидкости. И 20% — это ультразвуковой датчик расхода и массовый расходомер.

Вам доступны самые разные варианты расходомеров, такие как бесплатные образцы, платные образцы.

Sino-Inst — всемирно признанный поставщик и производитель средств измерения расхода, расположенный в Китае.

Запросить ценовое предложение

Как электромагнитный расходомер Watermaster оптимизирует использование воды в промышленных целях

Повышение ответственности за счет использования электромагнитного расходомера ABB WaterMaster

Улучшение понимания использования воды в масштабах всего предприятия в промышленных применениях за счет точного измерения расхода с помощью электромагнитного расходомера Watermaster .

Введение

Для компаний, чтобы определить свой водный след и найти способы его улучшения, требуется детальное понимание их потребления, включая любые районы, где вода может теряться.Режим тщательного измерения воды на промышленной площадке должен быть сосредоточен на точном измерении как чистой, так и сточной воды в процессе. Наш электромагнитный расходомер Watermaster создан для решения этой проблемы.

Измерение необходимо по ряду причин, в том числе:

  • Если организация забирает воду из местных источников, чтобы измерить количество забираемой воды и определить, находится ли количество в допустимых пределах
  • Чтобы помочь оценить эффективность производственного процесса (ов)
  • Чтобы помочь установить баланс водных масс между количеством воды, поступающей на площадку, количеством потребляемой и количеством, сбрасываемым в отходы
  • Чтобы определить, сколько воды может быть потеряно при транспортировке вокруг площадки
  • Чтобы помочь определить области, где потребление воды можно снизить за счет повышения эффективности и для оценки эффективности любых текущих программ повышения эффективности водопользования
  • Что касается сточных вод, чтобы помочь удовлетворить любое законодательство, касающееся удаления
  • Чтобы помочь определить потенциальные возможности для экономии в процессе очистки воды

Приложение

Есть способы, которыми промышленные компании могут измерять потребление воды.Счетчики могут быть размещены вокруг объекта для мониторинга отдельных процессов или для измерения и сравнения разницы между входящей поставкой и количеством разгрузки.

Эту информацию можно использовать по-разному. Например, в случае забора воды точное измерение гарантирует, что компания находится в установленных пределах и получает правильную оплату за количество воды, которое она использует. В качестве альтернативы, любое несоответствие в водном балансе может указывать на утечки на участке, которые затем можно определить и устранить.

Наблюдение за количеством воды, потребляемой технологическим процессом, также может помочь сотрудникам найти способы более бережно использовать расходные материалы. Например, в производстве продуктов питания и напитков потребление воды можно сократить за счет оптимизации процессов очистки на месте (CIP) (см. Рисунок 1) или отключения расходных материалов, когда они не нужны.

Учет воды также может сыграть ключевую роль в повышении эффективности паровых систем. Измерение питательной воды котла и сравнение ее с паропроизводительностью котла может помочь оценить общую эффективность повышения пара, которую затем можно использовать в качестве отправной точки для любого последующего технического обслуживания.

Компании могут также использовать водомеры для количественного определения количества сточных вод в процессе их переработки либо в законодательных целях, либо для поиска способов уменьшения потерь, что также может помочь минимизировать последующие затраты на очистку.

Вызов

Поскольку данные о потреблении воды станут отправной точкой для любых улучшений эффективности, важно обеспечить, чтобы выбранные расходомеры обеспечивали лучшую долгосрочную точность, повторяемость и надежность для данной задачи.

Учитывая ограниченное пространство на многих промышленных объектах, необходимо также учитывать не только размер самого счетчика, но и любые связанные с этим требования, касающиеся длины труб и способов монтажа. Взятые вместе, они могут значительно увеличить общий размер установки расходомера.

Из-за того, что движущиеся части подвержены износу, точность механических счетчиков может быстро снизиться, что приведет либо к занижению, либо к перерегистрации потоков. Кроме того, необходимость периодического тестирования, калибровки и ремонта механических счетчиков означает, что они должны быть удалены, что требует от пользователей либо замены счетчика временным устройством, либо прекращения измерения до тех пор, пока счетчик не будет снова установлен в линию.

Ультразвуковые расходомеры

также имеют ряд недостатков, которые делают их непригодными. В частности, измерители времени прохождения могут с трудом справляться с потоками с высоким содержанием твердых частиц, что требует установки фильтра. И на время прохождения, и на доплеровские измерители также могут влиять искажения профиля скорости, требующие от 10 до 40 диаметров входящего потока, в зависимости от серьезности возмущения. Диапазон изменения ультразвуковых расходомеров также ограничен идеальным диапазоном от 20: 1 до 40: 1.Ультразвуковые расходомеры также могут быть трудными в установке и настройке, особенно там, где требуется высокая точность.

В качестве дополнительного соображения может также возникнуть необходимость в доступе к данным со счетчика из центра, особенно на больших, рассредоточенных участках или там, где счетчик расположен в труднодоступном месте.

Решение: Электромагнитный расходомер Watermaster

Расходомер Watermaster является хорошей альтернативой для систем водоснабжения.По сравнению с другими типами расходомеров электромагнитные расходомеры обеспечивают значительно повышенную точность и воспроизводимость на протяжении всего срока службы с погрешностью показаний ± 1% или выше. Без движущихся частей они не страдают от проблем с износом, сводят к минимуму техническое обслуживание и не требуют предварительных фильтров для фильтрации осадка. Выбор проточной первичной футеровки обеспечивает дополнительную защиту от покрытий и больших потоков отложений, при этом пользователи могут выбирать из множества материалов, включая керамическую футеровку для особенно абразивных потоков.

Способность электромагнитных расходомеров лучше справляться с искаженными профилями скорости также уменьшает количество трубопроводов до и после расходомера.

Современные электромагнитные расходомеры также могут быть закопаны, что устраняет необходимость в строительстве дорогостоящих монтажных камер.
Электромагнитные расходомеры WaterMaster компании АББ отлично подходят для использования в системах водоснабжения. Электромагнитные расходомеры WaterMaster доступны в размерах от 10 до 2400 мм (от 3/8 до 96 дюймов) и обладают множеством передовых функций и функций для измерения воды.

Ключевой особенностью WaterMaster является революционная восьмиугольная конструкция датчика. За счет улучшения профиля потока восьмиугольная конструкция сводит к минимуму длину трубопровода до и после установки, необходимую с точки установки, что значительно снижает стоимость установки счетчиков в новые или существующие трубопроводы.

WaterMaster также имеет возможность проверки на борту. Он называется VeriMaster и гарантирует операторам работоспособность счетчика посредством постоянной самопроверки. В сочетании с программным обеспечением VeriMaster от ABB, он позволяет операторам создавать печатные свидетельства о проверке соответствия нормативным требованиям.

Эффект шумового сигнала также снижается за счет использования в WaterMaster передовой технологии цифровой обработки сигналов (DSP). Это позволяет передатчику WaterMaster отделять реальный сигнал от шума, обеспечивая высокое качество выходных сигналов, особенно в суровых условиях, включая вибрацию, гидравлический шум и колебания температуры.

Все датчики WaterMaster имеют прочную и прочную конструкцию, обеспечивающую длительный срок службы без необходимости обслуживания даже в самых сложных условиях, возникающих в системах водоснабжения и водоотведения.Датчики по своей природе являются погружными (IP68, NEMA 6P) в стандартной комплектации, что обеспечивает их пригодность для установки в камерах и измерительных ямах, подверженных затоплению.

WaterMaster любого размера может быть закопан в землю и прост в установке, при установке просто необходимо вырыть подземную трубу, установить датчик и подключить заводские кабели, залитые в герметик, к датчику, а затем засыпать отверстие.

Операция была упрощена за счет использования универсального человеко-машинного интерфейса (HMI) ABB, который теперь был расширен на весь спектр ее контрольно-измерительной продукции.Основанный на технологии Windows ™, HMI упрощает эксплуатацию, обслуживание и обучение, снижает стоимость владения и обеспечивает единообразие взаимодействия с пользователем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
